Zestaw świetlny ze zintegrowaną diodą Fi-22mm biały LED 48-120V Harmony XALD | ZALVG1 Schneider Electric

Opis i Kluczowe Cechy

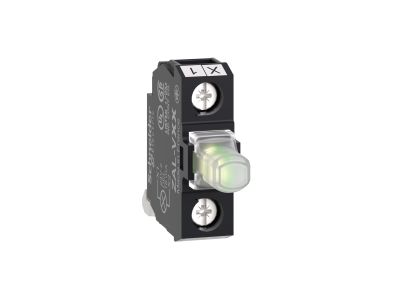

Zestaw świetlny Schneider Electric Harmony XALD (symbol ZALVG1) to moduł sygnalizacyjny z wbudowaną białą diodą LED, przystosowany do napięcia 48–120 V AC. Dzięki metalowej obudowie i stopniowi ochrony IP20 zapewnia trwałość i bezpieczeństwo w standardowych warunkach rozdzielnic. Montowany od tyłu w otworze 22 mm, umożliwia szybką konfigurację elementów sterowniczych.

• Napięcie zasilania 48–120 V AC: Szeroki zakres napięć pozwala na stosowanie w różnych instalacjach bez konieczności zmiany modułu.
• Biała dioda LED o wysokiej widoczności: Zapewnia wyraźną sygnalizację stanu pracy urządzenia, co zwiększa bezpieczeństwo operatora.
• Stopień ochrony IP20: Chroni przed dotykiem przypadkowym, odpowiedni do montażu w suchych pomieszczeniach w rozdzielnicach.
• Metalowa obudowa: Wytrzymała konstrukcja odporna na wibracje i uszkodzenia mechaniczne w wymagających środowiskach.
• Montaż od tyłu w otworze 22 mm: Łatwa integracja z istniejącymi panelami sterowniczymi i zgodność z serią Harmony XB5.

Zgodność z Normami

Producent deklaruje zgodność z międzynarodowymi normami (w tym certyfikaty dla środowisk morskich i wysokie stopnie ochrony IP w całej rodzinie Harmony XB5). Dla modelu ZALVG1 potwierdzono stopień ochrony IP20. Urządzenie posiada oznakowanie CE i jest zaprojektowane zgodnie z wymogami dyrektyw unijnych.

Zastosowanie

Zestaw świetlny ZALVG1 znajduje zastosowanie wszędzie tam, gdzie wymagana jest wizualna sygnalizacja stanu urządzeń w szafach sterowniczych i panelach operatorskich.

• Sygnalizacja załączenia/rezerwy w układach automatyki przemysłowej
• Wskazanie obecności napięcia w obwodach sterowniczych
• Podświetlenie przycisków i przełączników w zestawach Harmony XB5
• Monitorowanie pracy styczników i przekaźników w rozdzielnicach

Wskazówki Montażowe

Montaż zestawu świetlnego może być przeprowadzony wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Urządzenie przeznaczone jest do montażu na panelu o grubości odpowiedniej dla otworu 22 mm, mocowane od tyłu za pomocą uchwytu śrubowo-zaciskowego. Przekrój przewodów należy dobrać zgodnie z obciążeniem (maksymalny prąd nie został określony – zaleca się stosowanie przewodów o przekroju 0,5–1,5 mm² dla typowych aplikacji sygnalizacyjnych). Dokumentacja producenta określa moment dokręcania zacisków – należy go bezwzględnie przestrzegać. Po zamontowaniu zaleca się sprawdzenie działania podświetlenia przy podanym napięciu.

FAQ

• Czy zestaw świetlny ma wbudowaną diodę LED? Tak, model ZALVG1 posiada zintegrowaną białą diodę LED, zasilaną napięciem 48–120 V AC. Podświetlenie jest gotowe do użycia po podłączeniu.
• Jaki stopień ochrony ma ten zestaw? Producent podaje stopień ochrony IP20, co oznacza ochronę przed dotykiem przypadkowym i wnikaniem ciał stałych o średnicy powyżej 12 mm. Nie jest odporny na wodę – stosować w suchych pomieszczeniach.
• Czy można go montować w istniejącym otworze 22 mm? Tak, zestaw został zaprojektowany do montażu od tyłu w standardowym otworze o średnicy 22 mm, zgodnym z serią przycisków i sygnalizatorów Harmony XB5.
