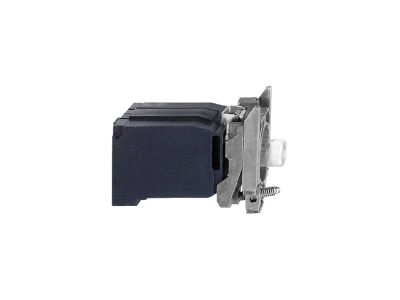

Zestaw świetlny z korpusem/kołnierzem mocującym z żarówką BA9s 440-480V Harmony XB4 | ZB4BV8 Schneider Electric

Opis i Kluczowe Cechy

Zestaw świetlny Schneider Electric Harmony XB4 ZB4BV8 to kompletny moduł sygnalizacyjny z korpusem/kołnierzem mocującym i żarówką BA9s przystosowaną do napięcia 440-480 V AC. Metalowy korpus zapewnia wytrzymałość mechaniczną, a zaciski śrubowe gwarantują pewne i trwałe połączenie przewodów. Moduł przeznaczony jest do montażu w otworze 22 mm, co zapewnia kompatybilność z szeroką gamą aparatury sterowniczej Harmony XB4.

• Napięcie zasilania 440-480 V AC: umożliwia bezpośrednie podłączenie do obwodów wysokiego napięcia bez konieczności stosowania dodatkowych transformatorów, idealne do sygnalizacji w instalacjach przemysłowych.
• Żarówka BA9s (w komplecie): standardowe źródło światła, łatwo dostępne i wymienne, co upraszcza serwisowanie i zapewnia ciągłość pracy sygnalizacji.
• Zaciski śrubowe: zapewniają solidne, odporne na wibracje połączenie przewodów o przekroju do 1,5 mm², ułatwiające szybki i bezpieczny montaż.
• Metalowy korpus i stopień ochrony IP20: wytrzymała konstrukcja chroniąca elementy wewnętrzne oraz ochrona przed przypadkowym dotknięciem części pod napięciem.
• Szeroki zakres temperatur pracy od -40°C do +55°C: gwarantuje niezawodne działanie w trudnych warunkach środowiskowych – od mroźnych hal do gorących szaf sterowniczych.

Zgodność z Normami

Zestaw świetlny ZB4BV8 został zaprojektowany zgodnie z wymaganiami norm europejskich, posiada oznaczenie CE i spełnia standardy bezpieczeństwa obowiązujące dla aparatury modułowej w obwodach sygnalizacyjnych. Montaż i użytkowanie zgodnie z dokumentacją producenta gwarantują bezpieczną eksploatację.

Zastosowanie

Moduł sygnalizacyjny ZB4BV8 znajduje zastosowanie wszędzie tam, gdzie wymagana jest wizualna informacja o stanie urządzeń lub obwodów. Dzięki szerokiemu zakresowi napięcia może być stosowany w różnych gałęziach przemysłu oraz w automatyce budynkowej.

• Sygnalizacja obecności napięcia lub gotowości maszyny w szafach sterowniczych i rozdzielnicach.
• Wskazywanie stanu pracy napędów, silników, pomp i wentylatorów w aplikacjach przemysłowych.
• Wizualne potwierdzenie zadziałania zabezpieczeń lub alarmów w instalacjach HVAC i automatyce budynkowej.
• Jako element wymienny w istniejących panelach operatorskich Harmony XB4 – łatwa modernizacja lub rozbudowa systemu sygnalizacji.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Korpus montuje się w otworze 22 mm na płycie czołowej lub szafie sterowniczej, dokręcając nakrętkę mocującą momentem zgodnym z dokumentacją producenta. Przewody należy podłączyć do zacisków śrubowych, dobierając przekrój odpowiedni do prądu obwodu (zalecany max 1,5 mm²). Przed pierwszym uruchomieniem sprawdzić poprawność połączeń oraz stan żarówki.

FAQ

• Czy żarówka BA9s w zestawie jest LED czy tradycyjna? W standardowym zestawie znajduje się żarówka żarowa BA9s 440-480 V. Można ją zastąpić równoważną żarówką LED o tym samym trzonku i napięciu, co pozwoli obniżyć pobór energii i wydłużyć żywotność sygnalizacji.
• Jaki stopień ochrony ma ten moduł? Zestaw świetlny posiada stopień ochrony IP20, co oznacza ochronę przed dotknięciem części pod napięciem palcem i przed wnikaniem ciał stałych o średnicy powyżej 12,5 mm. Nie jest odporny na wilgoć ani kurz – przeznaczony do montażu wewnątrz szaf sterowniczych.
• Czy moduł może pracować w trybie migania? Tak, sposób świecenia (ciągłe lub migające) zależy od podłączonego obwodu sterującego. Moduł sam w sobie nie generuje sygnału migającego – należy zastosować zewnętrzny przerywacz lub sterownik PLC.
