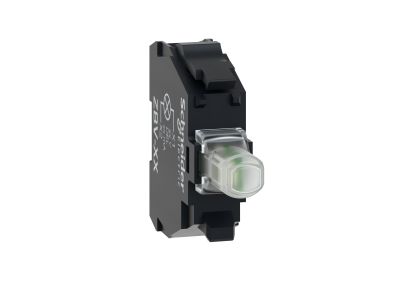

Zestaw świetlny z diodą LED biały 24-120V AC/DC Harmony XB4 | ZBVBG1 Schneider Electric

Opis i Kluczowe Cechy

Zestaw świetlny Harmony XB4 o numerze katalogowym ZBVBG1 to zaawansowany komponent sygnalizacyjny od renomowanego producenta Schneider Electric. Sercem modułu jest zintegrowana dioda LED emitująca białe światło, która charakteryzuje się znacznie dłuższą żywotnością oraz niższym poborem energii w porównaniu do tradycyjnych żarówek. Urządzenie zostało zaprojektowane z myślą o pracy w szerokim zakresie napięcia zasilania, obejmującym wartości od 24V do 120V zarówno dla prądu przemiennego (AC), jak i stałego (DC), co czyni je niezwykle uniwersalnym elementem w systemach automatyki przemysłowej.

• Zintegrowana dioda LED: Zapewnia jasną i wyraźną sygnalizację stanu pracy maszyny, co przekłada się na zwiększone bezpieczeństwo obsługi.
• Uniwersalne zasilanie: Możliwość pracy w zakresie 24-120V AC/DC eliminuje konieczność posiadania wielu wariantów osprzętu w magazynie.
• Solidna konstrukcja: Korpus wykonany z wysokiej jakości tworzywa sztucznego gwarantuje trwałość przy zachowaniu niskiej masy własnej komponentu.
• Stopień ochrony IP20: Zapewnia podstawową ochronę przed dotykiem palcem części pod napięciem, co jest kluczowe podczas prac konserwacyjnych wewnątrz szaf sterowniczych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami bezpieczeństwa i jakości obowiązującymi w przemyśle elektrotechnicznym. Posiada certyfikat IP20, co potwierdza ochronę przed dostępem do części niebezpiecznych oraz przedostawaniem się obcych ciał stałych o średnicy powyżej 12,5 mm. Kompatybilność z systemami Harmony XB4 oraz XB5 gwarantuje pełną zgodność mechaniczną z otworami montażowymi o standardowej średnicy 22 mm, co jest kluczowe dla zachowania integralności paneli sterowniczych.

Zastosowanie

Zestaw świetlny ZBVBG1 znajduje szerokie zastosowanie w budowie maszyn oraz systemach sterowania procesami technologicznymi. Dzięki swojej modularnej budowie idealnie sprawdza się w:

• Podświetlanych przyciskach sterowniczych i przełącznikach selekcyjnych w pulpitach operatorskich.
• Systemach wizualizacji stanów alarmowych i gotowości urządzeń.
• Modernizacji istniejących parków maszynowych, gdzie wymagana jest wymiana sygnalizacji na energooszczędną technologię LED.
• Pracy w trudnych warunkach środowiskowych, dzięki szerokiemu zakresowi temperatur roboczych od -40°C do +70°C.

Wskazówki Montażowe

Instalacja modułu jest intuicyjna i nie wymaga specjalistycznych narzędzi poza standardowym wkrętakiem. Montaż odbywa się poprzez połączenie zaciskowe z korpusem przycisku lub przełącznika z serii Harmony. Przewody elektryczne należy podłączyć do zacisków śrubowych, co gwarantuje trwałe i odporne na wibracje połączenie elektryczne. Zaleca się stosowanie odpowiednich tulejek zaciskowych na końcach przewodów, aby zapewnić optymalny styk i uniknąć poluzowania się połączenia w trakcie eksploatacji maszyny. Modularna konstrukcja pozwala na szybką wymianę bloku świetlnego bez konieczności demontażu całego elementu sterowniczego z panelu.

FAQ

• Czy ten moduł pasuje do metalowych przycisków serii XB4? Tak, zestaw jest w pełni kompatybilny zarówno z metalową serią XB4, jak i plastikową serią XB5 o średnicy montażowej 22 mm.
• Jakie jest główne źródło światła w tym zestawie? Źródłem światła jest wbudowana, niewymienna dioda LED, która zapewnia wysoką niezawodność i długi czas bezawaryjnej pracy.
• Czy mogę zasilić ten moduł napięciem 24V DC? Tak, zakres napięcia 24-120V obejmuje zarówno prąd stały (DC), jak i przemienny (AC).
• W jakich temperaturach może pracować ten blok świetlny? Urządzenie jest przystosowane do pracy w ekstremalnych warunkach, od bardzo niskich temperatur (-40°C) do wysokich temperatur otoczenia (+70°C).
