Zestaw świetlny Harmony XB4 fi22 biały LED 24V zaciski śrubowe | ZBVB19 Schneider Electric

Opis i Kluczowe Cechy

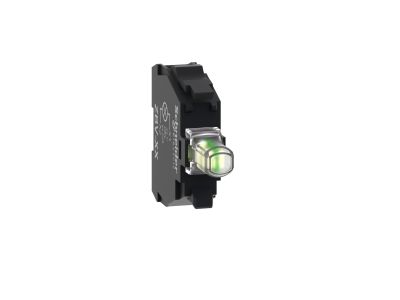

Zestaw świetlny Harmony XB4 o symbolu ZBVB19 to biały blok świetlny wyposażony w zintegrowaną diodę LED 24V. Przeznaczony do montażu w kompatybilnych podświetlanych przyciskach i przełącznikach rodziny XB4. Dzięki korpusowi z tworzywa sztucznego i zaciskom śrubowym zapewnia szybką konfigurację oraz bezpieczne połączenie. Napięcie 24V LED gwarantuje energooszczędne, wyraźne podświetlenie sygnalizatorów.

• Zintegrowana dioda LED 24V: energooszczędne, długowieczne źródło światła zapewniające wyraźną sygnalizację bez konieczności wymiany żarówek.
• Montaż zatrzaskowy: szybka i łatwa instalacja w kompatybilnych przyciskach i przełącznikach bez użycia narzędzi.
• Zaciski śrubowe: pewne, bezpieczne połączenie przewodów – typowe dla profesjonalnych instalacji sterowniczych.
• Stopień ochrony IP20: chroni operatorów przed przypadkowym kontaktem z obwodami pod napięciem wewnątrz rozdzielnicy lub pulpitu.
• Szeroki zakres temperatur pracy (-40°C do 70°C): niezawodne działanie w różnych warunkach otoczenia – od chłodni po hale produkcyjne.

Zgodność z Normami

Produkt zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz posiada oznaczenie CE. Przeznaczony do stosowania w instalacjach niskonapięciowych zgodnie z wymaganiami dyrektywy niskonapięciowej.

Zastosowanie

Blok świetlny ZBVB19 służy jako element sygnalizacyjny w panelach sterowniczych, pulpitach operatorskich oraz rozdzielnicach. Znajduje zastosowanie wszędzie tam, gdzie wymagana jest wizualna informacja o stanie pracy maszyny lub procesu.

• Sygnalizacja stanu załączenia/wyłączenia urządzeń w szafach sterowniczych.
• Wskazanie trybu pracy w liniach produkcyjnych i systemach automatyki budynkowej.
• Integracja z przyciskami i przełącznikami XB4 jako podświetlenie funkcyjne.
• Zastosowanie w tablicach synoptycznych i panelach HMI jako element informacyjny.

Wskazówki Montażowe

Montaż urządzenia może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie. Blok mocuje się poprzez zatrzaśnięcie w kompatybilnym korpusie przycisku lub przełącznika XB4. Przewody podłączyć do zacisków śrubowych, zachowując odpowiedni moment dokręcania zgodny z dokumentacją producenta. Przekrój przewodów należy dobrać do prądu obciążenia (wartość podana w specyfikacji obwodu LED).

FAQ

• Czy dioda LED jest wymienna? Dioda jest zintegrowana na stałe w bloku świetlnym. W przypadku uszkodzenia należy wymienić cały moduł ZBVB19.
• Jaki stopień ochrony ma ten blok świetlny? Stopień ochrony wynosi IP20 – zapewnia ochronę przed dotykiem, ale nie jest odporny na wilgoć ani pył. Przeznaczony do montażu wewnątrz suchych pomieszczeń.
• Do jakiego napięcia przeznaczona jest dioda? Dioda LED zasilana jest napięciem 24V DC. Należy stosować zasilacz stabilizowany 24V, aby zapewnić prawidłową pracę i żywotność źródła światła.
