Zestaw świetlny Fi-22mm zestawy świetlne z wbudowaną diodą LED | ZBV5B Schneider Electric

Opis i Kluczowe Cechy

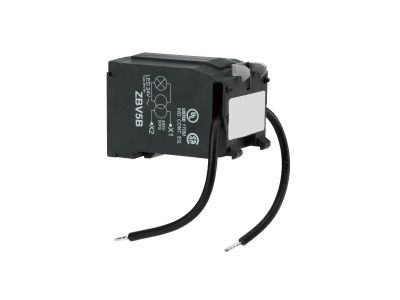

Zestaw świetlny o symbolu ZBV5B z serii Harmony XB4 to komponent wyposażenia do przycisków sterowniczych o średnicy otworu 22 mm. Wyposażony w wbudowaną diodę LED do sygnalizacji oraz zaciski śrubowe ułatwiające podłączenie przewodów.

• Wbudowana dioda LED: Umożliwia wizualną sygnalizację stanu urządzenia, co ułatwia obsługę i diagnostykę.
• Zaciski śrubowe: Akceptują przewody o przekroju 2 x 1,5 mm² z końcówką kablową lub 1 x 0,22 mm² bez końcówki, zgodne z normą EN 60947-1.
• Średnica otworu 22 mm: Standardowy wymiar gwarantujący kompatybilność z przyciskami i przełącznikami serii Harmony XB4.
• Kompatybilność z serią Harmony XB4: Bezproblemowa integracja z pozostałymi elementami tej gamy produktów.

Zgodność z Normami

Zaciski śrubowe zestawu świetlnego ZBV5B spełniają wymagania normy EN 60947-1 dotyczącej łączeń w niskonapięciowych urządzeniach rozdzielczych i sterowniczych. Produkt posiada certyfikację CE.

Zastosowanie

Zestaw świetlny ZBV5B znajduje zastosowanie w układach sygnalizacji wizualnej w przemyśle i automatyce budynkowej.

• Sygnalizacja stanu pracy maszyn i urządzeń (np. włączona/wyłączona, awaria).
• Wskaźniki pozycji wyłączników i przełączników w panelach operatorskich.
• Elementy paneli sterowniczych w szafach rozdzielczych i sterujących.
• Automatyka budynkowa – sygnalizacja stanu drzwi, alarmów, sterowania oświetleniem.

Wskazówki Montażowe

Montaż zestawu świetlnego powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami bezpieczeństwa. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie. Zestaw montuje się w otworze o średnicy 22 mm. Dokręcanie śrub zacisków należy wykonać momentem zgodnym z dokumentacją techniczną producenta. Przekrój podłączanych przewodów dobrać do prądu obciążenia zgodnie z normami.

FAQ

• Czy zestaw świetlny ZBV5B nadaje się do montażu w przyciskach innych serii niż Harmony XB4? Zestaw jest dedykowany do serii Harmony XB4 i montażu w otworze 22 mm. Kompatybilność z innymi seriami należy sprawdzić indywidualnie.
• Jakie przewody można podłączyć do zacisków? Zaciski śrubowe akceptują przewody o przekroju 2 x 1,5 mm² z końcówką kablową lub 1 x 0,22 mm² bez końcówki, zgodnie z normą EN 60947-1.
• Jakie jest napięcie zasilania wbudowanej diody LED? Szczegółowe dane dotyczące napięcia zasilania i parametrów elektrycznych diody LED znajdują się w karcie katalogowej producenta – przed instalacją należy zapoznać się z dokumentacją techniczną.
