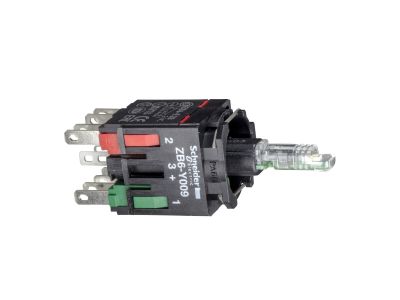

Zestaw świetlny czerwony, zintegrowany LED, 1NO+1NC, 12…24V Harmony XB6 | ZB6ZB45B Schneider Electric

Opis i Kluczowe Cechy

Moduł świetlny Schneider Electric Harmony XB6 oznaczony symbolem ZB6ZB45B to kompletny zestaw z wbudowanym czerwonym LED i konfiguracją styków 1NO+1NC. Przeznaczony do zasilania napięciem 12…24 V, pozwala na jednoczesną sygnalizację optyczną i sterowanie w obwodach pomocniczych – bez konieczności stosowania dodatkowych wskaźników ani zewnętrznych modułów LED.

• Zintegrowany czerwony LED: eliminuje potrzebę oddzielnego montażu lampki sygnalizacyjnej – oszczędność miejsca w rozdzielnicy oraz skrócenie czasu instalacji.
• Styki 1NO+1NC: umożliwiają zarówno załączanie, jak i rozłączanie obwodów sygnalizacyjnych i sterujących, co daje elastyczność w projektowaniu układów.
• Szeroki zakres napięcia zasilania LED 12…24 V: kompatybilny z popularnymi napięciami sterowniczymi w automatyce budynkowej i przemysłowej.
• Kolor czerwony: intuicyjna sygnalizacja stanów alarmowych, awarii lub potwierdzenia pracy w widoczny sposób.
• Kompaktowa konstrukcja modułu: ułatwia montaż w standardowych obudowach i pulpitach sterowniczych bez nadmiernego zajmowania miejsca.

Zgodność z Normami

Produkt zaprojektowany zgodnie z europejskimi standardami bezpieczeństwa oraz wymaganiami dyrektyw unijnych. Posiada oznaczenie CE, co potwierdza spełnienie obowiązujących norm dla aparatury modułowej i sterowniczej.

Zastosowanie

Moduł świetlny Harmony XB6 sprawdza się wszędzie tam, gdzie potrzebna jest wizualna informacja o stanie urządzenia połączona z możliwością sterowania. Dzięki konfiguracji styków NO/NC można go używać zarówno do sygnalizacji, jak i do przekazywania sygnałów logicznych.

• Sygnalizacja stanu pracy lub awarii maszyn i urządzeń w szafach sterowniczych.
• Sterowanie oświetleniem lub innymi odbiornikami w systemach automatyki budynkowej (BMS).
• Generowanie impulsów sterujących dla styczników, przekaźników lub wejść PLC.
• Wizualne potwierdzenie zadziałania przycisków w panelach operatorskich.

Wskazówki Montażowe

Montaż i podłączenie modułu może być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Przewody należy podłączać zgodnie z dokumentacją producenta, a ich przekrój dobrać do prądu obwodu. W przypadku stosowania w obudowie zapewnij właściwe odprowadzanie ciepła. Nie przekraczaj dopuszczalnych parametrów znamionowych.

FAQ

• Jakie napięcie zasilania ma wbudowany LED? Wbudowany czerwony LED jest przystosowany do napięcia w zakresie 12…24 V – nie wymaga stosowania zewnętrznych rezystorów ani przetwornic.
• Czy moduł ma styki normalnie otwarte (NO) i normalnie zamknięte (NC)? Tak, konfiguracja styków to 1NO+1NC – jeden zestyk zwierny i jeden rozwierny, co pozwala na realizację różnych funkcji sterowniczych i sygnalizacyjnych.
• Jaki jest stopień ochrony modułu? Producent nie deklaruje konkretnego stopnia IP dla samego modułu – jest on przeznaczony do montażu w obudowie lub pulpicie, który zapewnia wymagany poziom ochrony przed pyłem i wilgocią. W środowiskach suchych (np. szafa sterownicza) nie stanowi to problemu.
