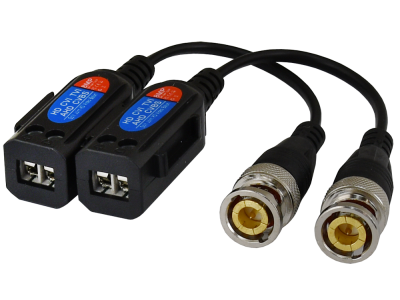

Zestaw pasywnych transmiterów video HD z wtykiem BNC na przewodzie P-TR1HD | P-TR1HD Pulsar

Opis i Kluczowe Cechy

Zestaw pasywnych transmiterów video HD P-TR1HD marki PULSAR to profesjonalne rozwiązanie przeznaczone do przesyłu sygnału wizyjnego za pomocą skrętki komputerowej (UTP). Urządzenie zostało zaprojektowane z myślą o nowoczesnych systemach monitoringu analogowego wysokiej rozdzielczości, wspierając standardy takie jak HD-TVI, HD-CVI oraz AHD. Dzięki zastosowaniu wtyku BNC na elastycznym przewodzie, instalator zyskuje znaczną swobodę podczas montażu w ciasnych przestrzeniach, takich jak puszki instalacyjne czy tylne panele rejestratorów DVR.

• Dopasowanie impedancji: Transmiter precyzyjnie dopasowuje impedancję kabla koncentrycznego (75 Ω) do impedancji kabla symetrycznego (100 Ω), co minimalizuje odbicia sygnału i zapewnia krystalicznie czysty obraz.
• Pasywna konstrukcja: Urządzenie nie wymaga zewnętrznego zasilania, co upraszcza strukturę okablowania i zwiększa niezawodność całego systemu CCTV.
• Złącza zaciskowe: Wyposażenie w szybkozłącza typu push-pin pozwala na błyskawiczne i trwałe połączenie żył skrętki bez konieczności używania specjalistycznych narzędzi.

Zgodność z Normami

Produkt został wykonany zgodnie z rygorystycznymi normami branżowymi dotyczącymi kompatybilności elektromagnetycznej oraz bezpieczeństwa systemów niskonapięciowych. Zastosowane filtry przeciwzakłóceniowe gwarantują wysoką odporność na szumy generowane przez sąsiednie instalacje elektryczne, co jest kluczowe w środowiskach przemysłowych. Materiały użyte do produkcji obudowy charakteryzują się wysoką trwałością mechaniczną, co potwierdza dbałość producenta PULSAR o standardy jakościowe.

Zastosowanie

Transmitery P-TR1HD znajdują szerokie zastosowanie w rozbudowanych systemach telewizji dozorowej, gdzie odległości między kamerami a rejestratorem uniemożliwiają ekonomiczne wykorzystanie kabla koncentrycznego. Są idealnym wyborem dla:

• Instalacji w obiektach biurowych i handlowych, gdzie wykorzystuje się istniejącą infrastrukturę sieciową (skrętkę UTP).
• Systemów monitoringu miejskiego wymagających stabilnego przesyłu sygnału HD na dystansach kilkuset metrów.
• Modernizacji starych systemów analogowych na standardy HD bez konieczności wymiany całego okablowania.

Wskazówki Montażowe

Podczas instalacji zestawu P-TR1HD należy zwrócić szczególną uwagę na prawidłową polaryzację żył skrętki komputerowej – zamiana przewodów spowoduje brak obrazu lub jego znaczne zniekształcenie. Zaleca się stosowanie skrętki kategorii 5e lub wyższej, wykonanej z czystej miedzi (CU), co gwarantuje najniższą tłumienność sygnału. Elastyczny przewód z wtykiem BNC pozwala na uniknięcie naprężeń mechanicznych na gniazdach rejestratora, co jest częstą przyczyną awarii w systemach CCTV. Należy pamiętać, aby nie prowadzić skrętki w bezpośrednim sąsiedztwie kabli wysokiego napięcia (powyżej 230V) bez zachowania odpowiedniego odstępu.

FAQ

1. Czy transmitery wymagają zasilacza?
Nie, model P-TR1HD jest urządzeniem pasywnym, co oznacza, że do poprawnej pracy wykorzystuje jedynie energię przesyłanego sygnału video.

2. Czy zestaw obsługuje kamery 4K?
Tak, transmitery są zoptymalizowane pod kątem wysokich rozdzielczości HD, jednak maksymalny zasięg transmisji może ulec skróceniu wraz ze wzrostem rozdzielczości sygnału.

3. Czy mogę użyć jednej skrętki do czterech transmiterów?
Tak, standardowa skrętka 4-parowa pozwala na przesłanie sygnału z czterech niezależnych kamer przy użyciu czterech par transmiterów P-TR1HD, co znacząco redukuje koszty materiałowe.
