Zestaw okablowania, układ nawrotny dla 2 styczników z blokadą i 2 uchwytami łączącymi wlk. S00 | 3RA2913-2AA1 Siemens

Opis i Kluczowe Cechy

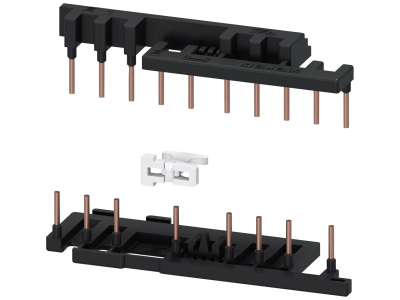

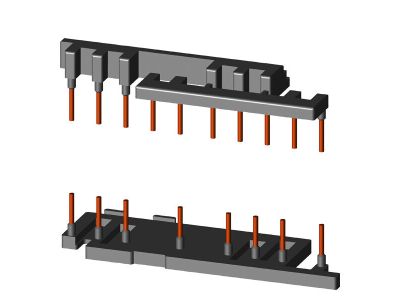

Zestaw okablowania Siemens o numerze katalogowym 3RA2913-2AA1 to profesjonalne rozwiązanie dedykowane do budowy układów nawrotnych w oparciu o dwa styczniki w rozmiarze S00. Produkt stanowi integralną część modułowego systemu SIRIUS, który jest ceniony przez inżynierów za wysoką niezawodność oraz standaryzację komponentów. W skład zestawu wchodzi kompletne okablowanie elektryczne oraz elementy mechaniczne, w tym precyzyjna blokada mechaniczna, która skutecznie uniemożliwia jednoczesne załączenie obu styczników, co jest krytyczne dla bezpieczeństwa instalacji elektrycznej.

• Kompatybilność: Dedykowany dla aparatury modułowej w wielkości S00.
• Przyłącze śrubowe: Zastosowanie sprawdzonych zacisków śrubowych gwarantuje trwałe i odporne na wstrząsy połączenie elektryczne.
• Blokada mechaniczna: Zapewnia fizyczne zabezpieczenie przed błędami w sterowaniu, chroniąc silnik i sieć przed zwarciem międzyfazowym.
• Uchwyty łączące: Dwa solidne uchwyty stabilizują konstrukcję, tworząc z dwóch osobnych styczników jeden zwarty moduł nawrotny.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami przemysłowymi, co jest standardem dla marki Siemens. Zestaw spełnia wymagania normy IEC/EN 60947, co potwierdza jego przydatność w profesjonalnych rozdzielnicach niskiego napięcia. Dzięki certyfikacji CE oraz zgodności z systemem SIRIUS, komponent ten gwarantuje pełną interoperacyjność z innymi elementami automatyki przemysłowej, zachowując najwyższe standardy bezpieczeństwa i efektywności energetycznej.

Zastosowanie

Głównym obszarem zastosowania zestawu 3RA2913-2AA1 jest budowa układów sterowania silnikami indukcyjnymi, gdzie wymagana jest zmiana kierunku obrotów (układy lewo-prawo). Dzięki kompaktowej budowie w rozmiarze S00, zestaw idealnie sprawdza się w:

• Szafach sterowniczych o ograniczonej przestrzeni montażowej.
• Napędach przenośników taśmowych i systemach transportu bliskiego.
• Wentylatorach i pompach wymagających rewersyjnego trybu pracy.
• Automatyce budynkowej oraz przemysłowych liniach produkcyjnych.

Wskazówki Montażowe

Montaż zestawu jest intuicyjny dzięki systemowi modułowemu SIRIUS. Podczas instalacji należy zwrócić uwagę na następujące aspekty:

• Pozycjonowanie: Przed dokręceniem śrub należy upewnić się, że blokada mechaniczna jest prawidłowo osadzona pomiędzy stycznikami.
• Moment dokręcania: Należy stosować się do zaleceń producenta dotyczących momentu dokręcania zacisków śrubowych, aby uniknąć przegrzewania się styków.
• Weryfikacja: Po montażu mechanicznym i elektrycznym zaleca się ręczne sprawdzenie działania blokady przed podaniem napięcia sterującego.
• Szyna DIN: Cały zestaw po zmontowaniu montuje się na standardowej szynie TH35 (DIN), co zapewnia stabilność całej konstrukcji.

FAQ

1. Czy zestaw zawiera styczniki?
Nie, zestaw 3RA2913-2AA1 zawiera wyłącznie elementy montażowe, okablowanie i blokadę. Styczniki w rozmiarze S00 należy dokupić osobno.

2. Czy zestaw pasuje do styczników z zaciskami sprężynowymi?
Ten konkretny model jest dedykowany do aparatów z przyłączem śrubowym. Dla zacisków sprężynowych (Spring-type) Siemens oferuje dedykowane wersje akcesoriów.

3. Jakie są korzyści z używania gotowego zestawu okablowania?
Zastosowanie gotowego zestawu eliminuje ryzyko błędów w połączeniach, znacząco skraca czas montażu prefabrykacji rozdzielnicy oraz zapewnia estetyczny i profesjonalny wygląd układu.
