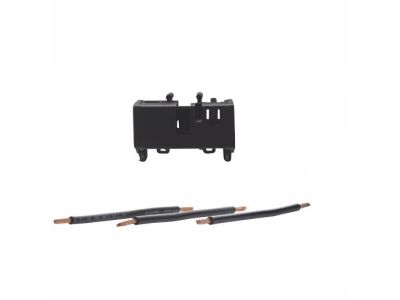

Zestaw okablowania rozrusznika bezpośredniego DILM17..32-PI PKZM0-XDM32-PI | 199465 Eaton

Opis i Kluczowe Cechy

Zestaw okablowania PKZM0-XDM32-PI o numerze katalogowym 199465 to zaawansowane rozwiązanie systemowe firmy EATON, zaprojektowane z myślą o optymalizacji budowy układów rozruchowych. Produkt ten umożliwia stworzenie sztywnego i bezpiecznego połączenia elektrycznego oraz mechanicznego pomiędzy wyłącznikiem silnikowym serii PKZM0 a stycznikami mocy z serii DILM. Zestaw jest w pełni kompatybilny z aparatami o prądach znamionowych od 17A do 32A, co obejmuje modele DILM17, DILM25 oraz DILM32.

• Technologia Push-In (PI): Zastosowanie nowoczesnych zacisków sprężynowych pozwala na beznarzędziowe łączenie przewodów, co znacząco skraca czas prefabrykacji rozdzielnic.
• Integracja systemowa: Idealne dopasowanie geometryczne gwarantuje oszczędność miejsca na szynie DIN oraz estetyczny wygląd panelu sterowniczego.
• Wysoka obciążalność: Konstrukcja mostków prądowych została zoptymalizowana pod kątem przewodzenia prądów roboczych do 32A bez ryzyka przegrzewania styków.
• Bezpieczeństwo: Sztywne połączenie eliminuje błędy montażowe i ryzyko poluzowania się przewodów pod wpływem drgań.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami przemysłowymi, co zapewnia jego niezawodność w trudnych warunkach eksploatacyjnych. Zestaw spełnia wymagania normy IEC/EN 60947, co potwierdza jego przydatność do stosowania w aparaturze niskiego napięcia na rynkach globalnych. Komponenty wchodzące w skład zestawu posiadają certyfikację CE oraz są zgodne z dyrektywą RoHS, co świadczy o dbałości producenta o standardy ekologiczne i bezpieczeństwo użytkowania.

Zastosowanie

Zestaw łączeniowy PKZM0-XDM32-PI znajduje szerokie zastosowanie w automatyce przemysłowej oraz systemach sterowania napędami. Jest dedykowany do tworzenia rozruszników bezpośrednich (DOL - Direct-On-Line) w następujących konfiguracjach:

• Układy z wyłącznikiem PKZM0 i stycznikiem DILM17 dla mniejszych obciążeń silnikowych.
• Aplikacje średniej mocy wykorzystujące stycznik DILM25.
• Wymagające systemy napędowe oparte na styczniku DILM32, gdzie wymagana jest pełna wydajność prądowa do 32A.

Produkt jest idealnym wyborem dla producentów maszyn (OEM) oraz prefabrykatorów rozdzielnic, którzy stawiają na szybkość montażu i powtarzalność połączeń.

Wskazówki Montażowe

Montaż zestawu PKZM0-XDM32-PI jest intuicyjny, jednak wymaga zachowania odpowiedniej kolejności prac:

• Przygotowanie: Upewnij się, że wyłącznik silnikowy PKZM0 oraz stycznik DILM są zamontowane na wspólnej szynie montażowej TS35 w odpowiedniej odległości.
• Wpięcie mostka: Wsuń końcówki zestawu łączeniowego w dedykowane gniazda Push-In aparatów. Charakterystyczne kliknięcie oznacza poprawne osadzenie elementu.
• Weryfikacja: Po montażu należy sprawdzić stabilność mechaniczną połączenia. Dzięki technologii Push-In nie ma konieczności okresowego dociągania śrub, co redukuje koszty serwisowe.
• Demontaż: W razie potrzeby rozpięcia układu, należy użyć standardowego wkrętaka płaskiego do zwolnienia blokady sprężynowej w zacisku PI.

FAQ

• Czy zestaw pasuje do styczników ze standardowymi zaciskami śrubowymi? Zestaw w wersji -PI jest dedykowany do aparatów wyposażonych w zaciski typu Push-In. Dla wersji śrubowych należy dobrać odpowiedni wariant akcesorium.
• Jaki jest maksymalny prąd pracy tego zestawu? Zestaw jest przystosowany do pracy z prądem znamionowym do 32A, co odpowiada maksymalnemu prądowi stycznika DILM32.
• Czy zestaw zawiera elementy montażowe do szyny DIN? Zestaw służy do połączenia elektrycznego i mechanicznego aparatów; same aparaty (PKZM0 i DILM) montuje się standardowo na szynie DIN lub płycie montażowej.
