Zestaw montażowy okablowania, śrubowy elektryczny i mechaniczny, z blokadą mech., | 3RA2923-2AA1 Siemens

Alternatywny kod produktu: 3RA29232AA1

Opis i Kluczowe Cechy

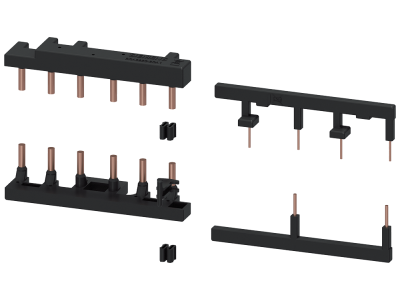

Zestaw montażowy okablowania śrubowego 3RA2923-2AA1 firmy Siemens, przeznaczony do rozruszników nawrotnych wielkości S0 w modułowym systemie SIRIUS. Łączy w sobie elektryczne przyłącze śrubowe oraz mechaniczną blokadę, co umożliwia szybkie i bezpieczne zestawienie układu nawrotnego dwóch styczników. Dzięki gotowej konstrukcji eliminuje konieczność samodzielnego okablowania i dobierania elementów blokujących, skracając czas instalacji i minimalizując ryzyko błędów.

• Elektryczne przyłącze śrubowe: Pewne i trwałe połączenie przewodów bez specjalistycznego narzędzia zaciskowego – upraszcza montaż w szafie sterowniczej.
• Mechaniczna blokada w zestawie: Zapobiega jednoczesnemu załączeniu obu styczników w układzie nawrotnym, zwiększając bezpieczeństwo pracy silnika i instalacji.
• Dedykowany do wielkości S0: Zapewnia idealne dopasowanie do styczników i rozruszników S0 w systemie SIRIUS – gwarantuje pewne osadzenie i stabilność mechaniczną.
• Zintegrowane okablowanie: Redukuje ilość połączeń wykonawczych, ogranicza liczbę potencjalnych miejsc awarii i przyspiesza uruchomienie układu.
• System modułowy SIRIUS: Bezproblemowa integracja z pozostałymi komponentami rodziny – jeden system dla całej aparatury sterującej.

Zgodność z Normami

Zestaw montażowy spełnia wymagania europejskich norm bezpieczeństwa oraz posiada certyfikację CE. Produkt został zaprojektowany zgodnie z wytycznymi obowiązującymi dla urządzeń elektrycznych niskiego napięcia i komponentów systemu SIRIUS. Stosowanie w obwodach zgodnych z zaleceniami producenta gwarantuje niezawodność i bezpieczeństwo eksploatacji.

Zastosowanie

Zestaw 3RA2923-2AA1 przeznaczony jest do budowy układów nawrotnych silników elektrycznych z wykorzystaniem dwóch styczników. Znajduje zastosowanie w szeroko pojętej automatyce przemysłowej i maszynowej.

• Sterowanie silnikami w napędach nawrotnych (np. suwnice, bramy, przenośniki) – jedna kostka realizuje okablowanie i blokadę.
• Budowa rozruszników nawrotnych w szafach sterowniczych – oszczędność miejsca i skrócenie czasu montażu.
• Modernizacja istniejących układów – szybkie zastąpienie luźnych przewodów i oddzielnych blokad mechanicznym zestawem.
• Automatyka budynkowa i przemysłowa wszędzie tam, gdzie wymagana jest zmiana kierunku obrotów silnika.

Wskazówki Montażowe

Montaż zestawu może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilającego. Elementy należy instalować zgodnie z dokumentacją techniczną producenta. Śruby przyłączeniowe dokręcać zalecanym momentem – zbyt mała siła grozi poluzowaniem, zbyt duża – uszkodzeniem gwintu. Przekroje przewodów dobierać do prądu znamionowego styczników. Przed uruchomieniem sprawdzić poprawność działania blokady mechanicznej (brak możliwości jednoczesnego załączenia obu styczników). System montować na szynie TH35 lub płycie montażowej zgodnie z przeznaczeniem styczników S0.

FAQ

• Czy zestaw zawiera przewody? Nie. Zestaw 3RA2923-2AA1 to elektryczna kostka przyłączeniowa z mechaniczną blokadą – przewody należy podłączyć osobno do zacisków śrubowych.
• Czy blokada jest mechaniczna czy elektroniczna? Blokada jest czysto mechaniczna – uniemożliwia fizyczne jednoczesne załączenie dwóch styczników, co jest wymagane w układach nawrotnych.
• Czy zestaw jest kompatybilny z innymi wielkościami (S2, S3)? Został zaprojektowany wyłącznie dla rozruszników nawrotnych wielkości S0. Do innych wielkości należy stosować dedykowane zestawy montażowe z rodziny SIRIUS.
