Zestaw odbiorczy O-I, 32A,3P+N+PE, dławnica M25 | ZO01\R441 Spamel

Opis i Kluczowe Cechy

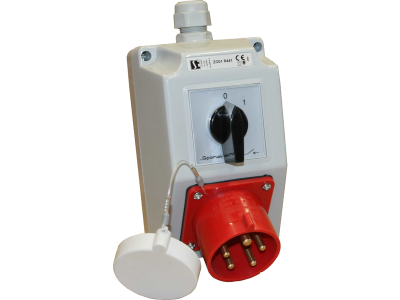

Zestaw odbiorczy O-I (On-Off) o symbolu ZO01\R441 przeznaczony jest do bezpośredniego załączania, wyłączania oraz zmiany kierunku wirowania silników urządzeń odbiorczych. Dzięki trójfazowemu układowi 3P+N+PE oraz prądowi znamionowemu 32 A zapewnia niezawodne sterowanie w obwodach o znacznym obciążeniu. Zintegrowana dławnica M25 ułatwia szybkie i szczelne wprowadzenie przewodów, a zasilanie realizowane jest przez wtyczkę o stopniu ochrony IP44.

• Prąd znamionowy 32 A: umożliwia bezpieczną pracę w obwodach silnikowych o dużym poborze mocy bez ryzyka przeciążenia styków.
• Układ styków 3P+N+PE: zapewnia kompletną separację trzech faz, przewodu neutralnego i ochronnego, spełniając wymogi ochrony przeciwporażeniowej w instalacjach TN.
• Dławnica M25 w zestawie: ułatwia szybkie prowadzenie kabli o odpowiednim przekroju, oszczędzając czas montażu i zwiększając szczelność połączenia.
• Funkcja zmiany kierunku wirowania: umożliwia wygodne przełączanie między obrotami lewymi a prawymi silnika – przydatne przy obsłudze bram, taśmociągów czy mieszadeł.
• Zasilanie przez wtyczkę IP44: gwarantuje bezpieczne połączenie w warunkach podwyższonej wilgotności (np. w halach przemysłowych czy pomieszczeniach technicznych).

Zgodność z Normami

Zestaw odbiorczy ZO01\R441 został zaprojektowany zgodnie z obowiązującymi europejskimi normami bezpieczeństwa i posiada certyfikat CE. Produkt spełnia wymogi dyrektyw dotyczących kompatybilności elektromagnetycznej (EMC) oraz niskiego napięcia (LVD). Mimo iż w dostarczonych danych nie podano konkretnych numerów norm, urządzenie przeznaczone jest do stosowania w instalacjach wykonanych według standardów DIN oraz wymagań normy PN-HD 60364.

Zastosowanie

Zestaw O-I o symbolu ZO01\R441 znajduje zastosowanie wszędzie tam, gdzie potrzebne jest ręczne lub zdalne sterowanie trójfazowymi odbiornikami silnikowymi. Doskonale sprawdza się w przemyśle, warsztatach, rolnictwie oraz w obiektach użyteczności publicznej.

• Sterowanie pracą pomp wodnych i wentylatorów przemysłowych – szybkie włączanie/wyłączanie oraz zmiana kierunku obrotów.
• Obsługa bram rolowanych, żaluzji i kurtyn powietrznych – przełączanie między ruchem w górę a w dół.
• Zasilanie taśmociągów, mieszadeł i maszyn tokarskich – możliwość odwrócenia kierunku wirowania bez ingerencji w okablowanie.
• Automatyka budynkowa i układy HVAC – jako element rozdzielnicy sterującej silnikami sprężarek czy wentylatorów.

Wskazówki Montażowe

Montaż zestawu odbiorczego powinien być wykonany wyłącznie przez wykwalifikowany personel z ważnymi uprawnieniami SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające i upewnij się, że nie może zostać przypadkowo załączone. Zastosuj przewody o przekroju dobranym do prądu 32 A (zalecany min. 6 mm² Cu) oraz odpowiednie zabezpieczenie nadprądowe. Dławnicę M25 dokręcaj z momentem zgodnym z dokumentacją producenta, aby zapewnić szczelność połączenia. Przewód ochronny PE podłączaj jako pierwszy. W przypadku wtyczki IP44 upewnij się, że uszczelka nie jest uszkodzona.

FAQ

• Czy zestaw posiada podświetlenie sygnalizujące stan włączenia? W dostarczonej specyfikacji nie przewidziano wbudowanego podświetlenia LED. Zestaw ZO01\R441 jest urządzeniem czysto łączeniowym, a informację o stanie można uzyskać np. za pomocą zewnętrznej lampki sygnalizacyjnej podłączonej równolegle do obwodu sterowniczego.
• Jaki stopień ochrony ma sam zestaw (bez wtyczki)? Producent nie podaje konkretnego IP dla skrzynki zestawu. Zasilanie realizowane jest przez wtyczkę o stopniu ochrony IP44, natomiast sam zestaw przeznaczony jest do montażu w suchych pomieszczeniach (np. w szafie sterowniczej) – zaleca się ochronę przed bezpośrednim zalaniem.
• Jak działa tryb pracy zestawu – czy jest to styk zwierny czy rozwierny? Zestaw pracuje w trybie On-Off (O-I), co oznacza standardowy styk zwierny. Po ustawieniu pokrętła w pozycji „I" obwód jest zamknięty i urządzenie odbiorcze zostaje załączone; w pozycji „O" obwód jest otwarty, a odbiornik wyłączony. Zmiana kierunku wirowania wymaga przełączenia zewnętrznej konfiguracji silnika (tzw. przełącznika gwiazda-trójkąt lub odwracania fazy).
