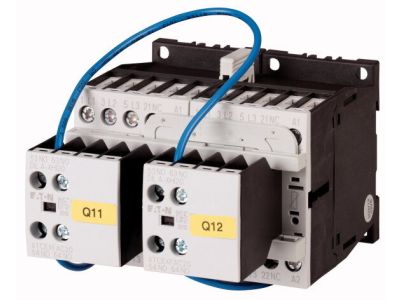

Zestaw nawrotny 5,5kW [AC-3] 400V, DIULM12/21(230V50HZ,240V60HZ) DIULM | 278111 Eaton

Alternatywny kod produktu: DIULM12/21(230V50HZ,240V60HZ)

Opis i Kluczowe Cechy

Zestaw nawrotny styczników DIULM12/21 (indeks 278111) przeznaczony do sterowania trójfazowymi silnikami indukcyjnymi w dwóch kierunkach obrotów. Dzięki kategorii użytkowej AC-3 zapewnia bezpieczny rozruch i wyłączanie silników o mocy do 5,5 kW przy napięciu 400 V. Znamionowy prąd roboczy AC-3 wynosi 12 A, co gwarantuje niezawodne działanie w standardowych aplikacjach przemysłowych. Napięcie sterujące 230 V 50 Hz / 240 V 60 Hz umożliwia współpracę z typowymi systemami sterowania. Zestaw jest odpowiedni dla silników o klasie sprawności IE3.

• Moc znamionowa 5,5 kW (AC-3, 400 V): Umożliwia sterowanie silnikami o znacznej mocy w układach nawrotnych bez ryzyka przeciążenia styczników.
• Prąd znamionowy AC-3 12 A (380-400 V): Zapewnia bezpieczną pracę w obwodach silnikowych o dużym prądzie rozruchowym.
• Kategoria użytkowa AC-3 i AC-4: Przystosowany do rozruchu, wyłączania, podłączania, cofania oraz pracy spowolnionej silników indukcyjnych.
• Napięcie sterujące 230 V 50/60 Hz: Kompatybilny z popularnymi systemami automatyki budynkowej i przemysłowej.
• Odpowiedni dla silników IE3: Gwarantuje optymalną współpracę z nowoczesnymi energooszczędnymi silnikami.

Zgodność z Normami

Zestaw nawrotny DIULM12/21 został zaprojektowany zgodnie z obowiązującymi normami europejskimi i posiada oznaczenie CE. Kategorie użytkowe AC-3 i AC-4 są zgodne z wymaganiami dla łączeniowej aparatury sterowniczej według standardów IEC/EN 60947.

Zastosowanie

Zestaw nawrotny DIULM12/21 stosuje się w układach wymagających zmiany kierunku obrotów silników trójfazowych. Idealny do automatyki przemysłowej, maszyn, wentylacji, przenośników i innych urządzeń.

• Sterowanie silnikami pomp, wentylatorów, sprężarek z możliwością nawrotu.
• Napędy przenośników taśmowych, podajników i innych maszyn transportowych.
• Układy automatyki budynkowej (bramy, żaluzje, rolety) wymagające dwóch kierunków ruchu.
• Zastosowania w obrabiarkach, mieszarkach i innych urządzeniach przemysłowych.

Wskazówki Montażowe

Montaż i podłączenie zestawu nawrotnego DIULM12/21 może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłączyć zasilanie. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy lub szafie sterowniczej. Przekrój przewodów należy dobrać do prądu znamionowego 12 A oraz warunków otoczenia. Moment dokręcania śrub zacisków należy stosować zgodnie z dokumentacją producenta. Należy zapewnić odpowiednią wentylację i nie przekraczać dopuszczalnych obciążeń.

FAQ

• Czy zestaw nawrotny DIULM12/21 ma podświetlenie? W dostępnych danych nie ma informacji o podświetleniu. Standardowo styczniki w tej serii nie są wyposażone w podświetlenie. W przypadku potrzeby sygnalizacji stanu zaleca się stosowanie oddzielnych modułów sygnalizacyjnych.
• Jaki jest stopień ochrony (IP) zestawu? Producent nie podaje stopnia ochrony dla samego zestawu. Zwykle aparatura modułowa montowana w rozdzielnicy ma ochronę IP20 od strony czołowej. Szczegółowe dane należy sprawdzić w karcie katalogowej.
• Jakie napięcie sterowania jest wymagane? Zestaw wyposażony jest w cewki przystosowane do napięcia 230 V przy 50 Hz oraz 240 V przy 60 Hz. Może być sterowany bezpośrednio z typowych wyjść przekaźnikowych lub PLC.
