Zestaw nawrotny 4kW [AC-3] 400V, DIULM9/21(24VDC) DIULM | 107022 Eaton

Alternatywny kod produktu: DIULM9/21(24VDC)

Opis i Kluczowe Cechy

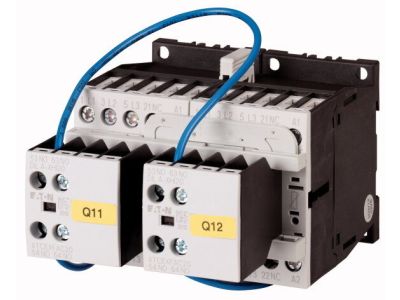

Zestaw nawrotny DIULM9/21 (symbol 107022) to gotowy układ dwóch styczników w konfiguracji nawrotnej, zaprojektowany do sterowania trójfazowymi silnikami indukcyjnymi o mocy do 4 kW w kategorii użytkowej AC-3 przy napięciu 400 V. Dzięki prądowi znamionowemu 9 A (AC-3, 380–400 V) zapewnia bezpieczną i niezawodną pracę w aplikacjach wymagających zmiany kierunku obrotów silnika. Układ zasilany jest napięciem stałym 24 V DC, co ułatwia integrację z nowoczesnymi sterownikami PLC i układami automatyki. Zestaw jest gotowy do montażu – zawiera już połączone mechanicznie i elektrycznie styczniki z blokadą wzajemną.

• Moc znamionowa AC-3 (400 V): 4 kW – umożliwia sterowanie silnikami o typowej mocy w przemyśle i infrastrukturze budynkowej bez ryzyka przeciążenia styków.
• Prąd znamionowy AC-3 (380–400 V): 9 A – gwarantuje bezpieczne przełączanie prądów rozruchowych i roboczych silników indukcyjnych.
• Kategoria użytkowa AC-3 i AC-4: przeznaczony do rozruchu, wyłączania w trakcie pracy oraz cofania i pracy spowolnionej silników.
• Napięcie sterowania: 24 V DC – niskonapięciowy obwód sterowania zwiększa bezpieczeństwo operatora i jest kompatybilny z typowymi zasilaczami i sterownikami.
• Gotowy układ nawrotny: zintegrowana blokada mechaniczna i elektryczna zapobiega jednoczesnemu załączeniu obu styczników, eliminując ryzyko zwarcia międzyfazowego.

Zgodność z Normami

Zestaw nawrotny DIULM9/21 jest zgodny z europejskimi normami dla styczników i aparatury łączeniowej, posiada certyfikację CE. Spełnia wymagania standardu DIN dla montażu na szynie TH35. Produkt przeznaczony do stosowania w instalacjach niskiego napięcia, zgodnie z obowiązującymi przepisami bezpieczeństwa.

Zastosowanie

Zestaw nawrotny służy do zdalnego sterowania kierunkiem obrotów trójfazowych silników indukcyjnych, zarówno w standardowych układach rozruchowych (AC-3), jak i przy częstym przełączaniu, cofaniu czy hamowaniu (AC-4). Znajduje zastosowanie w:

• Sterowanie silnikami wentylatorów, pomp, przenośników taśmowych, wciągników i innych maszyn wymagających dwóch kierunków obrotów.
• Automatyka budynkowa – układy napędów bram, rolet, żaluzji i napędów suwnic.
• Przemysłowe układy PLC – jako element wykonawczy sterowany napięciem 24 V DC.
• Modernizacja istniejących rozdzielnic – gotowy zestaw upraszcza montaż i okablowanie w porównaniu do budowania układu z osobnych styczników i blokad.

Wskazówki Montażowe

Montaż powinien być przeprowadzony wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie zasilania i zabezpieczyć przed przypadkowym załączeniem. Zestaw przeznaczony jest do montażu na szynie TH35 (DIN), w rozdzielnicach lub szafach sterowniczych. Momenty dokręcania śrub oraz przekroje przewodów należy dobierać zgodnie z dokumentacją techniczną producenta, uwzględniając prąd znamionowy 9 A i napięcie sterowania 24 V DC. Przed pierwszym uruchomieniem sprawdzić poprawność połączeń oraz działanie blokady wzajemnej.

FAQ

• Czy zestaw nawrotny ma podświetlenie lub wbudowany sygnalizator? Podstawowy zestaw DIULM9/21 nie zawiera elementów sygnalizacyjnych. W razie potrzeby można dołożyć moduł sygnalizacji LED zasilany z obwodu sterowania (24 V DC) – dostępny jako osobne akcesorium.
• Jaki jest stopień ochrony zestawu nawrotnego? Producent nie podaje w dokumentacji konkretnego stopnia IP. Standardowo dla aparatury modułowej montowanej wewnątrz rozdzielnic zakłada się IP20 (ochrona przed dostępem palcem). W przypadku instalacji w środowisku wilgotnym lub zapylonym należy zastosować obudowę zewnętrzną o odpowiednim stopniu ochrony.
• W jakiej kategorii użytkowej pracuje zestaw – AC-3 czy AC-4? Zestaw jest przystosowany do obu kategorii: AC-3 (rozruch i wyłączanie silnika podczas pracy) oraz AC-4 (rozruch, cofanie, praca spowolniona). Parametry znamionowe (prąd 9 A, moc 4 kW) odnoszą się do kategorii AC-3 przy 400 V. W kategorii AC-4 wartości należy przyjąć zgodnie z danymi producenta dla konkretnego modelu stycznika.
