Zestaw nawrotny 3kW [AC-3] 400V, DIULM7/21(230V50HZ,240V60HZ) | 278061 Eaton

Alternatywny kod produktu: DIULM7/21(230V50HZ,240V60HZ)

Opis i Kluczowe Cechy

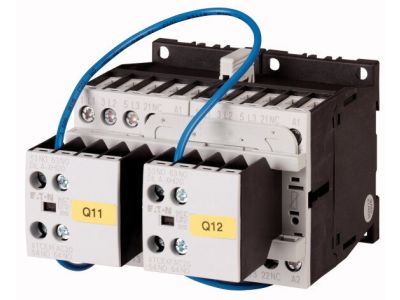

Zestaw nawrotny DIULM7/21 (symbol 278061) to gotowy układ dwóch styczników w konfiguracji umożliwiającej zmianę kierunku obrotów silnika trójfazowego. Przeznaczony do kategorii użytkowej AC-3 i AC-4, oferuje prąd znamionowy roboczy Ie = 7 A przy napięciu 380–400 V AC oraz maksymalną moc silnika 3 kW w tej samej klasie napięcia. Zasilanie cewki sterującej 230 V 50 Hz / 240 V 60 Hz. Zestaw jest kompatybilny z silnikami o klasie sprawności IE3.

• Prąd znamionowy AC-3 (380–400 V): 7 A: Gwarantuje bezpieczne przełączanie obciążeń przy rozruchu i wyłączaniu silników bez ryzyka przegrzania styków.
• Moc znamionowa silnika trójfazowego AC-3: 3 kW (380–400 V): Umożliwia sterowanie standardowymi silnikami indukcyjnymi o mocy do 3 kW w instalacjach przemysłowych.
• Kategorie użytkowe AC-3 i AC-4: Zapewnia niezawodną pracę zarówno przy rozruchu i wyłączeniu w trakcie biegu (AC-3), jak i przy rozruchu, cofaniu oraz pracy przerywanej (AC-4).
• Napięcie sterujące 230 V 50 Hz / 240 V 60 Hz: Możliwość zasilania cewki z typowych sieci oświetleniowych 230 V AC, bez konieczności stosowania dodatkowych transformatorów.
• Kompatybilność z silnikami IE3: Zestaw został zaprojektowany do współpracy z nowoczesnymi silnikami o wysokiej sprawności, co wspiera oszczędność energii.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich oraz posiada oznaczenie CE. Jako element aparatury modułowej przeznaczony jest do montażu zgodnie z zasadami bezpieczeństwa elektrycznego, w tym z wytycznymi dotyczącymi odłączania napięcia i ochrony przed porażeniem.

Zastosowanie

Zestaw nawrotny DIULM7/21 znajduje zastosowanie wszędzie tam, gdzie wymagana jest zmiana kierunku obrotów silnika trójfazowego – w maszynach, napędach i urządzeniach przemysłowych.

• Sterowanie dwukierunkowe silników trójfazowych w wentylatorach, pompach, sprężarkach.
• Przełączanie kierunku obrotów w układach transportu taśmowego, dźwigów i suwnic.
• Realizacja impulsów sterujących dla przekaźników, styczników głównych oraz sterowników PLC w automatyce budynkowej i przemysłowej.
• Praca w trybie rewersyjnym w maszynach warsztatowych (szlifierki, wiertarki, obrabiarki).

Wskazówki Montażowe

Montaż i podłączenie zestawu nawrotnego może być wykonane wyłącznie przez osoby posiadające uprawnienia SEP do 1 kV. Urządzenie przeznaczone jest do instalacji na szynie TH35 (DIN) w rozdzielnicy. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające i zabezpiecz przed przypadkowym załączeniem. Momenty dokręcania zacisków oraz przekroje przewodów należy dobrać zgodnie z dokumentacją techniczną producenta – przewody muszą być dostosowane do prądu 7 A. Pamiętaj o odpowiednim oznakowaniu kierunków obrotów i wykonaniu próbnej pracy bez obciążenia.

FAQ

• Czy zestaw nawrotny DIULM7/21 nadaje się do silników jednofazowych? Nie, jest przeznaczony wyłącznie do silników trójfazowych asynchronicznych pracujących w kategoriach AC-3/AC-4.
• Jakie jest napięcie sterujące cewki? Cewka stycznika jest przystosowana do napięcia 230 V 50 Hz / 240 V 60 Hz – zasilanie prądem przemiennym.
• Czy zestaw jest gotowy do montażu od razu po wyjęciu z opakowania? Tak, zestaw zawiera dwa styczniki połączone mechanicznie (blokada nawrotna) i elektrycznie – wystarczy zamontować na szynie TH35 i podłączyć zasilanie sterowania oraz obwód silnika zgodnie ze schematem.
