Zestaw nawrotny 30kW [AC-3] 400V, DIULM65/11(230V50HZ,240V60HZ) DIULM | 278261 Eaton

Alternatywny kod produktu: DIULM65/11(230V50HZ,240V60HZ)

Opis i Kluczowe Cechy

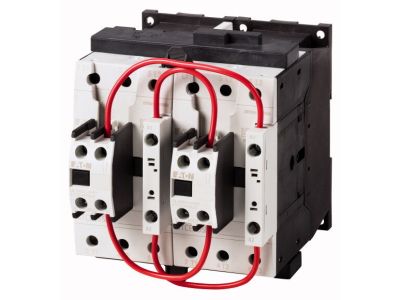

Zestaw nawrotny DIULM65/11 (symbol 278261) to kombinacja styczników służąca do zmiany kierunku obrotów silników trójfazowych. Przeznaczony do pracy w kategorii użytkowej AC-3 i AC-4, oferuje znamionowy prąd roboczy 65 A przy napięciu 380–400 V AC, co przekłada się na możliwość sterowania silnikami o mocy do 30 kW (przy 400 V) bez ryzyka przeciążenia styków. Napięcie sterujące wynosi 230 V 50 Hz / 240 V 60 Hz. Układ jest odpowiedni również dla silników o klasie sprawności IE3.

• Prąd znamionowy AC-3 (380–400 V): 65 A – umożliwia bezpieczną pracę z silnikami o znacznym obciążeniu, bez ryzyka przegrzania zestyków głównych.
• Moc silnika 30 kW (400 V AC-3): pozwala na sterowanie standardowymi trójfazowymi silnikami indukcyjnymi w aplikacjach przemysłowych.
• Kategoria użytkowa AC-3 i AC-4: gwarantuje zdolność do rozruchu, wyłączania w trakcie pracy, odwracania oraz pracy spowolnionej – pełna elastyczność w sterowaniu obrotami.
• Napięcie sterowania 230 V 50 Hz / 240 V 60 Hz: kompatybilne z typowymi obwodami sterowniczymi w instalacjach przemysłowych, ułatwia integrację z istniejącymi systemami.
• Kompatybilność z silnikami klasy IE3: produkt zaprojektowany do współpracy z nowoczesnymi, energooszczędnymi silnikami elektrycznymi.

Zgodność z Normami

Zestaw nawrotny DIULM65/11 został zaprojektowany zgodnie z obowiązującymi normami europejskimi w zakresie łączeniowej aparatury sterowniczej. Posiada oznaczenie CE i jest przeznaczony do montażu w instalacjach zgodnych z wymaganiami dyrektyw niskonapięciowych. W dokumentacji producenta nie podano konkretnych numerów norm.

Zastosowanie

Zestaw nawrotny znajduje zastosowanie wszędzie tam, gdzie wymagana jest zmiana kierunku obrotów silnika oraz sterowanie rozruchem i zatrzymaniem w warunkach przemysłowych.

• Zmiana kierunku obrotów trójfazowych silników indukcyjnych – np. w napędach taśmociągów, podajników, bram, wind.
• Sterowanie rozruchem i wyłączaniem silników w trakcie pracy (kategoria AC-3) – standardowe zastosowania w maszynach produkcyjnych.
• Odwracanie kierunku obrotów z krótkimi przerwami (kategoria AC-4) – dla aplikacji wymagających częstego hamowania i restartu (np. suwnice, prasy).
• Praca w układach automatyki budynkowej i przemysłowej z sygnałami sterującymi 230 V AC, również w połączeniu z przekaźnikami PLC.

Wskazówki Montażowe

Montaż zestawu nawrotnego powinien być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do jakichkolwiek prac należy bezwzględnie odłączyć napięcie zasilania i sterowania. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Momenty dokręcania śrub oraz przekroje przewodów muszą być dobrane zgodnie z dokumentacją techniczną producenta oraz z obowiązującymi przepisami (maksymalny przekrój nie został podany w danych wejściowych). Przed pierwszym uruchomieniem zaleca się sprawdzenie poprawności połączeń oraz izolacji elektrycznej.

FAQ

• Czy zestaw nawrotny ma podświetlenie? W dostępnych danych producenta nie przewidziano opcji podświetlenia. Produkt jest wyposażony w standardowe oznaczenia styków, ale nie zawiera wbudowanego wskaźnika LED.
• Jaki stopień ochrony ma urządzenie? Dane katalogowe nie określają stopnia ochrony. W typowych warunkach montażu wewnątrz rozdzielnicy (szafa sterownicza) przyjmuje się IP20. Aby uzyskać wyższe IP, należy zastosować odpowiednią obudowę.
• W jakim trybie pracy pracują styki główne? Styki główne są przystosowane do kategorii użytkowej AC-3 (rozruch, wyłączanie w trakcie pracy) oraz AC-4 (rozruch, wyłączanie, odwracanie, praca spowolniona). Oznacza to, że mogą być używane zarówno do standardowego załączania silników, jak i do częstego odwracania kierunku obrotów przy pełnym obciążeniu.
