Zestaw łączeniowy dla układów nawrotnych AF09…AF16, BER16-4 | 1SBN081311R1000 ABB

Alternatywny kod produktu: 1SBN081311R1000

Opis i Kluczowe Cechy

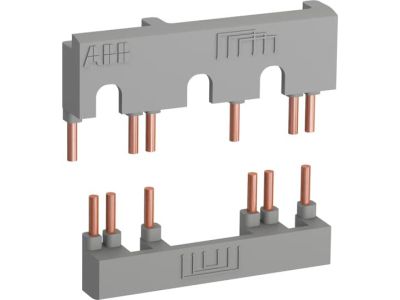

Zestaw łączeniowy BER16-4 (symbol 1SBN081311R1000) to dedykowane rozwiązanie do montażu styczników nawrotnych AF09…AF16, AFC09…AFC16 i AFS09…AFS16. Składa się z izolowanych, solidnych prętów miedzianych oraz dedykowanych przyłączy upstream i downstream, umożliwiających szybkie i pewne połączenie styczników w układach nawrotnych.

• Dedykowane do styczników AF09…AF16: Zapewnia kompatybilność z szeroką gamą styczników, ułatwiając montaż układów nawrotnych.
• Izolowane pręty miedziane: Gwarantują niskie straty mocy i odporność na zwarcia, co zwiększa niezawodność połączeń.
• Przyłącze upstream i downstream: Umożliwiają łatwe wprowadzenie i wyprowadzenie przewodów z układu, skracając czas montażu.
• Trwała konstrukcja: Solidne pręty miedziane i stabilne mocowanie zapewniają długotrwałą wytrzymałość mechaniczną.
• Uniwersalność zastosowania: Stosowany w układach nawrotnych do sterowania silnikami jednofazowymi i trójfazowymi.

Zgodność z Normami

Zestaw BER16-4 spełnia wymagania dyrektyw Unii Europejskiej dotyczących bezpieczeństwa niskonapięciowego. Przeznaczony do stosowania w instalacjach zgodnych z normami IEC 60947 i EN 60947.

Zastosowanie

Zestaw BER16-4 służy do łatwego i pewnego łączenia styczników nawrotnych w układach sterowania silnikami.

• Montaż układów nawrotnych do sterowania silnikami trójfazowymi.
• Stosowanie w instalacjach przemysłowych i budowlanych wymagających szybkiego przełączania kierunku obrotów silnika.
• Przyłączanie styczników AF09…AF16 w szafach sterowniczych i rozdzielnicach.
• Układy automatyzacji, gdzie niezawodność połączeń jest kluczowa dla bezpieczeństwa i efektywności pracy.

Wskazówki Montażowe

Montaż zestawu powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Pręty miedziane należy umieścić w dedykowanych gniazdach styczników, zachowując odpowiednie odstępy między biegunami. Zaleca się stosowanie momentu dokręcania zgodnego z dokumentacją producenta styczników. Po montażu sprawdzić poprawność połączeń i izolację.

FAQ

• Czy zestaw BER16-4 pasuje do wszystkich styczników AF09…AF16? Zestaw jest dedykowany do styczników AF09…AF16, AFC09…AFC16 i AFS09…AFS16. Przed montażem należy upewnić się o kompatybilności z konkretnym modelem stycznika.
• Jakie są zalety stosowania izolowanych prętów miedzianych? Izolowane pręty miedziane zapewniają niskie straty mocy, odporność na zwarcia i długotrwałą niezawodność połączeń, co jest kluczowe w układach nawrotnych.
• Czy zestaw wymaga dodatkowych narzędzi do montażu? Montaż zestawu nie wymaga specjalistycznych narzędzi – wystarczą podstawowe narzędzia monterskie do dokręcania połączeń.
