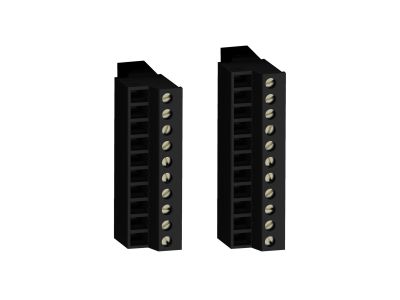

Zestaw konektorów M221M/TM3 - I/O | TMAT2MSET Schneider Electric

Opis i Kluczowe Cechy

Zestaw konektorów TMAT2MSET marki Schneider Electric to dedykowany komplet 8 wyjmowanych złączy z zaciskami śrubowymi, przeznaczony do sterowników logicznych Modicon M221 Book oraz modułów rozszerzeń wejść/wyjść Modicon TM3. Dzięki zastosowaniu sprawdzonego systemu połączeń zestaw umożliwia szybkie, pewne i uporządkowane okablowanie wejść/wyjść w aplikacjach automatyki przemysłowej.

• 8 wyjmowanych złączy: wystarczająca liczba do kompleksowego wyposażenia sterownika i modułów rozszerzeń – ułatwia rozbudowę i serwis.
• Zaciski śrubowe: zapewniają trwałe i odporne na wibracje połączenie przewodów, co przekłada się na niezawodność układu sterowania.
• Kompatybilność z Modicon M221 Book i TM3: gwarantuje bezproblemową integrację bez konieczności przeróbek – oszczędność czasu podczas montażu.
• Szeroki zakres certyfikatów (CE, IACS E10, CSA, RCM, LR, ABS, DNV‑GL, EAC, CULus): produkt dopuszczony do stosowania w wielu gałęziach przemysłu, w tym w aplikacjach morskich i stoczniowych.
• Zgodność z normami EN/IEC 61010-2-201, EN/IEC 61131-2, EN/IEC 60664-1: spełnia wymagania bezpieczeństwa i kompatybilności elektromagnetycznej dla urządzeń automatyki.

Zgodność z Normami

Zestaw konektorów TMAT2MSET jest zgodny z normami EN/IEC 61010-2-201 (bezpieczeństwo urządzeń pomiarowych, sterujących i laboratoryjnych), EN/IEC 61131-2 (sterowniki programowalne) oraz EN/IEC 60664-1 (koordynacja izolacji w sieciach niskiego napięcia). Produkt posiada certyfikaty: CE, IACS E10, CSA, RCM, LR, ABS, DNV‑GL, EAC oraz CULus.

Zastosowanie

Zestaw przeznaczony jest do łączenia wejść/wyjść sterowników logicznych Modicon M221 Book oraz cyfrowych wejść/wyjść modułów rozszerzeń Modicon TM3. Sprawdza się w następujących scenariuszach:

• Podłączanie czujników i siłowników do sterownika PLC w automatyce przemysłowej.
• Rozbudowa systemów sterowania maszynami, liniami produkcyjnymi i instalacjami HVAC.
• Tworzenie elastycznych konfiguracji I/O w szafach sterowniczych – szybka wymiana złączy przy modyfikacjach okablowania.
• Zastosowania w środowiskach morskich i offshore (dzięki certyfikatom DNV‑GL, LR, ABS).

Wskazówki Montażowe

Montaż i podłączenie zestawu konektorów mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania sterownika i modułów. Złącza umieścić w odpowiednich gniazdach sterownika/modulów, a zaciski śrubowe dokręcać momentem podanym w dokumentacji producenta. Przekrój przewodów dobrać do spodziewanego obciążenia prądowego.

FAQ

• Ile złączy znajduje się w zestawie? Zestaw TMAT2MSET zawiera 8 wyjmowanych złączy z zaciskami śrubowymi – wystarcza do kompleksowego okablowania typowej konfiguracji M221 Book z modułami TM3.
• Jakie certyfikaty posiada produkt? Produkt został oznaczony znakami CE, IACS E10, CSA, RCM, LR, ABS, DNV‑GL, EAC oraz CULus, co potwierdza dopuszczenie do stosowania m.in. w przemyśle stoczniowym, morskim i ogólnoprzemysłowym.
• Czy złącza są kompatybilne z innymi sterownikami Modicon? Zestaw jest dedykowany wyłącznie do sterowników Modicon M221 Book oraz modułów rozszerzeń TM3. Dla innych serii Modicon zaleca się stosowanie odpowiednich akcesoriów określonych w dokumentacji producenta.
