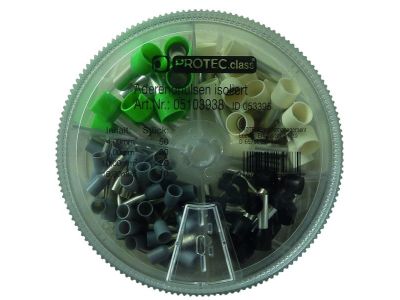

Zestaw końcówek tulejkowych PAEHSD1 izolowane 4,0-16,0 053395 | 05103938 PROTEC.class

Opis i Kluczowe Cechy

Zestaw końcówek tulejkowych PAEHSD1 marki PROTEC to profesjonalny komplet osprzętu elektroinstalacyjnego, zaprojektowany z myślą o trwałym i bezpiecznym zakańczaniu wielodrutowych przewodów miedzianych. W skład zestawu wchodzą tulejki o przekrojach od 4,0 mm² do 16,0 mm², co pozwala na obsługę szerokiego spektrum instalacji siłowych oraz sterowniczych. Każda końcówka została wykonana z wysokiej jakości miedzi, która poddana procesowi cynowania, wykazuje doskonałą odporność na utlenianie i korozję, zapewniając minimalną rezystancję styku przez cały okres eksploatacji.

Izolacja wykonana z polipropylenu charakteryzuje się właściwościami bezhalogenowymi, co jest kluczowe w nowoczesnym budownictwie i przemyśle, gdyż w przypadku pożaru materiał ten nie wydziela toksycznych gazów. Wysoka odporność temperaturowa, sięgająca aż +105°C, gwarantuje stabilność mechaniczną i elektryczną połączenia nawet w wymagających warunkach pracy rozdzielnic. Całość zamknięta jest w ergonomicznym, okrągłym pudełku z ruchomą przesłoną, co ułatwia selekcję odpowiedniego rozmiaru i zapobiega przypadkowemu rozsypaniu zawartości.

• Przekrój 4,0 mm² (szare): 50 sztuk – idealne do obwodów zasilających o średnim obciążeniu.
• Przekrój 6,0 mm² (czarne): 20 sztuk – dedykowane do połączeń o podwyższonej obciążalności prądowej.
• Przekrój 10,0 mm² (kość słoniowa): 20 sztuk – stosowane w głównych liniach zasilających i mostkowaniu aparatury.
• Przekrój 16,0 mm² (zielone): 10 sztuk – przeznaczone do zakańczania grubych przewodów w rozdzielnicach głównych.

Zgodność z Normami

Produkt został zaprojektowany w oparciu o standardy techniczne dotyczące końcówek tulejkowych izolowanych. Wykorzystanie miedzi cynowanej oraz izolacji z polipropylenu zapewnia zgodność z wymogami bezpieczeństwa pożarowego dzięki właściwościom bezhalogenowym. Standardowy kształt tulejek gwarantuje kompatybilność z większością profesjonalnych zaciskarek dostępnych na rynku, co przekłada się na powtarzalną jakość połączeń zgodną z normami branżowymi dla instalacji niskiego napięcia.

Zastosowanie

Zestaw PAEHSD1 znajduje szerokie zastosowanie w profesjonalnych pracach elektroinstalacyjnych, prefabrykacji szaf sterowniczych oraz w utrzymaniu ruchu. Jest niezastąpiony wszędzie tam, gdzie wymagane jest pewne połączenie przewodu typu linka z zaciskami śrubowymi lub sprężynowymi w wyłącznikach nadprądowych, stycznikach czy listwach zaciskowych. Dzięki szerokiemu zakresowi przekrojów (4-16 mm²), zestaw jest szczególnie przydatny przy montażu aparatury modułowej na szynach DIN w rozdzielnicach przemysłowych i domowych.

Wskazówki Montażowe

Aby zapewnić najwyższą jakość połączenia elektrycznego, należy przestrzegać poniższych zaleceń:

• Przewód należy odizolować na długości odpowiadającej części miedzianej tulejki, dbając o to, aby nie uszkodzić poszczególnych drucików linki.
• Wprowadzić odizolowany koniec przewodu do tulejki tak, aby izolacja przewodu oparła się o kołnierz izolacyjny końcówki.
• Do zaprasowania należy użyć profesjonalnej praski (zaciskarki) o profilu dopasowanym do przekroju tulejki (np. trapezowym lub kwadratowym).
• Po zaprasowaniu należy upewnić się, że tulejka trzyma się mocno na przewodzie, a miedź nie wystaje poza kołnierz izolacyjny od strony wejścia kabla.

FAQ

Czy tulejki są odporne na wysokie temperatury?
Tak, izolacja z polipropylenu posiada odporność temperaturową do +105°C, co pozwala na bezpieczną pracę w mocno obciążonych rozdzielnicach.

Co oznacza, że zestaw jest bezhalogenowy?
Oznacza to, że materiały użyte do produkcji izolacji nie zawierają chloru, bromu ani fluoru. W przypadku pożaru nie emitują one gęstego dymu ani korozyjnych gazów, co zwiększa bezpieczeństwo ludzi i urządzeń.

Czy pudełko można ponownie uzupełniać?
Tak, okrągłe pudełko z ruchomą przesłoną jest wytrzymałe i po zużyciu końcówek może służyć jako organizer na inne drobne elementy elektroinstalacyjne.
