Zestaw końcówek H oraz HI w pudełkach ZHIB | E08KH-03020400101 Ergom

Opis i Kluczowe Cechy

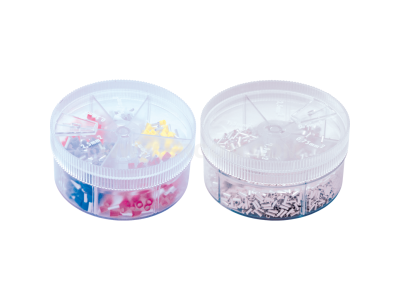

Zestaw końcówek tulejkowych typu H (nieizolowane) oraz HI (izolowane) marki ERGOM, dostarczany w praktycznym i wytrzymałym organizerze ZHIB, to niezbędne wyposażenie każdego profesjonalnego elektroinstalatora oraz montera szaf sterowniczych. Produkt został zaprojektowany z myślą o zapewnieniu najwyższej jakości połączeń elektrycznych w instalacjach niskiego napięcia. Końcówki tulejkowe służą do zabezpieczania końcówek przewodów wielodrutowych (tzw. linek) przed rozwarstwianiem się drucików, co jest kluczowe dla zachowania pełnego przekroju czynnego przewodu w zacisku. Dzięki zastosowaniu miedzi galwanicznie cynowanej, elementy te charakteryzują się doskonałą przewodnością elektryczną oraz wysoką odpornością na procesy korozyjne, co przekłada się na długowieczność i bezawaryjność instalacji.

• Wszechstronność: Zestaw zawiera szeroki wybór rozmiarów, co pozwala na dopasowanie końcówki do najczęściej spotykanych przekrojów przewodów w automatyce i elektroenergetyce.
• Trwałość połączenia: Precyzyjne wykonanie tulejek gwarantuje stabilny styk elektryczny i mechaniczną wytrzymałość na wyrwanie.
• Organizer ZHIB: Przezroczyste pudełko z przegrodami ułatwia szybką identyfikację potrzebnego rozmiaru oraz zapobiega mieszaniu się asortymentu podczas transportu.
• Wysoka jakość materiałów: Wykorzystanie miedzi o wysokiej czystości zapewnia minimalną rezystancję przejścia.

Zgodność z Normami

Produkty marki ERGOM są wytwarzane zgodnie z rygorystycznymi standardami jakościowymi. Końcówki tulejkowe typu H i HI spełniają wymagania normy DIN 46228, co gwarantuje pełną kompatybilność z osprzętem elektroinstalacyjnym renomowanych producentów. Zgodność z dyrektywą RoHS potwierdza, że produkt jest wolny od substancji niebezpiecznych, co ma kluczowe znaczenie dla bezpieczeństwa użytkowników oraz ochrony środowiska naturalnego. Wybierając certyfikowane komponenty, projektanci i wykonawcy mają pewność, że instalacja przejdzie pomyślnie wszelkie odbiory techniczne.

Zastosowanie

Zestaw ZHIB znajduje szerokie zastosowanie w wielu gałęziach przemysłu i rzemiosła. Jest idealnym rozwiązaniem przy prefabrykacji rozdzielnic elektrycznych, gdzie liczy się estetyka i pewność połączeń na szynach DIN. Końcówki izolowane HI doskonale sprawdzają się w miejscach, gdzie wymagana jest dodatkowa ochrona przed zwarciem oraz ułatwienie wprowadzenia przewodu do zacisku dzięki kołnierzowi izolacyjnemu. Z kolei końcówki nieizolowane H są preferowane w aplikacjach o ograniczonej przestrzeni montażowej. Produkt jest powszechnie wykorzystywany w systemach automatyki budynkowej, serwisowaniu maszyn przemysłowych oraz w instalacjach fotowoltaicznych.

Wskazówki Montażowe

Aby zapewnić optymalne parametry połączenia, należy przestrzegać poniższych zaleceń montażowych:

• Przygotowanie przewodu: Izolację z przewodu należy zdjąć na długości odpowiadającej części rurkowej końcówki, dbając o to, aby nie uszkodzić poszczególnych drucików linki.
• Dobór rozmiaru: Przekrój znamionowy końcówki musi być ściśle dopasowany do przekroju żyły przewodu (np. dla przewodu 2,5 mm² stosujemy końcówkę o rozmiarze 2,5).
• Zaciskanie: Do montażu należy używać wyłącznie profesjonalnych prasek dedykowanych do końcówek tulejkowych. Prawidłowy zapras gwarantuje, że wszystkie druty linki zostaną sprasowane w jednolitą strukturę, co eliminuje ryzyko przegrzewania się styku.
• Kontrola: Po zaciśnięciu należy wzrokowo sprawdzić, czy izolacja przewodu dochodzi do kołnierza końcówki (w przypadku HI) oraz czy tulejka stabilnie trzyma się na żyle.

FAQ

1. Czy zestaw zawiera końcówki o różnych kolorach izolacji?
Tak, końcówki izolowane HI w zestawie są kodowane kolorystycznie zgodnie ze standardami, co ułatwia szybkie rozpoznanie przekroju przewodu, do którego są przeznaczone.

2. Czy pudełko ZHIB można uzupełniać?
Oczywiście, organizer został zaprojektowany do wielokrotnego użytku. Po wyczerpaniu danej partii końcówek, można dokupić opakowania zbiorcze ERGOM i uzupełnić odpowiednie przegrody.

3. Czy końcówki nadają się do przewodów typu drut?
Nie, końcówki tulejkowe są przeznaczone wyłącznie do przewodów typu linka (wielodrutowych). Ich zadaniem jest skupienie rozproszonych drucików w jedną całość przed umieszczeniem w zacisku śrubowym lub sprężynowym.
