Zestaw instalacyjny z gniazdem 16A 5P+2x2P+Z | ZI34\X211 Spamel

Opis i Kluczowe Cechy

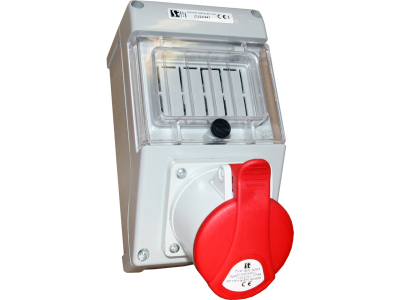

Symbol ZI34/X211 to zestaw instalacyjny bez wyłącznika nadprądowego, wyposażony w gniazdo główne 5P (3P+N+PE) 16A oraz dwa gniazda boczne 2P+Z (P+N+PE) 16A. Stopień ochrony IP44 zapewnia odporność na bryzgi i kurz, a przyłącze M25×1,5 umożliwia łatwe wprowadzenie przewodu. Zestaw przeznaczony do zastosowań przemysłowych i instalacji tymczasowych.

• Gniazdo główne 5P 16A: Umożliwia bezpieczne podłączenie odbiorników trójfazowych z przewodem neutralnym i ochronnym – idealne do maszyn i urządzeń wymagających zasilania 3-fazowego.
• Dwa gniazda boczne 2P+Z 16A: Służą do zasilania odbiorników jednofazowych (np. elektronarzędzi, oświetlenia) bez konieczności stosowania dodatkowych rozgałęźników.
• Stopień ochrony IP44: Odporność na bryzgi wody z dowolnego kierunku oraz przedostawanie się ciał stałych o średnicy powyżej 1 mm – produkt nadaje się do pracy w wilgotnych pomieszczeniach i na zewnątrz (pod zadaszeniem).
• Przyłącze M25×1,5: Standardowy gwint umożliwia montaż odpowiedniego przepustu kablowego i pewne wprowadzenie przewodu bez ryzyka uszkodzenia izolacji.
• Brak wyłącznika nadprądowego: Zestaw nie posiada wbudowanego zabezpieczenia – należy zastosować zewnętrzny wyłącznik nadprądowy o odpowiednim charakterystyce i prądzie znamionowym.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm bezpieczeństwa oraz oznakowany jest znakiem CE. Zapewnia ochronę przed porażeniem prądem elektrycznym i jest wykonany zgodnie z obowiązującymi przepisami dla sprzętu instalacyjnego.

Zastosowanie

Zestaw instalacyjny ZI34/X211 sprawdzi się wszędzie tam, gdzie potrzebne jest elastyczne i bezpieczne rozdanie energii elektrycznej do odbiorników trój- i jednofazowych. Dzięki stopniowi ochrony IP44 może być stosowany w trudniejszych warunkach środowiskowych.

• Zasilanie maszyn i urządzeń przemysłowych w halach produkcyjnych i warsztatach.
• Przyłącze dla urządzeń rolniczych, wentylatorów, sprężarek i pomp.
• Instalacje tymczasowe na budowach oraz podczas imprez plenerowych.
• Zasilanie w pomieszczeniach narażonych na wilgoć (piwnice, garaże, kotłownie) – pod warunkiem zastosowania zewnętrznego zabezpieczenia różnicowoprądowego.

Wskazówki Montażowe

Montaż zestawu powinien być wykonany wyłącznie przez osoby z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i sprawdź brak napięcia na wszystkich biegunach. Przewody należy podłączyć zgodnie z oznaczeniami (L1, L2, L3, N, PE) do gniazda głównego oraz L, N, PE do gniazd bocznych. Dobierz przekrój przewodów do prądu znamionowego 16 A – zalecany przekrój 1,5–2,5 mm² w zależności od długości i rodzaju instalacji. Przyłącze gwintowane M25×1,5 dokręć momentem podanym w dokumentacji producenta. Po zmontowaniu sprawdź ciągłość przewodu ochronnego i izolacji.

FAQ

• Czy zestaw ZI34/X211 posiada wbudowany wyłącznik nadprądowy? Nie, zestaw nie zawiera wyłącznika nadprądowego. Należy go dobrać i zainstalować oddzielnie, zgodnie z obciążeniem i charakterystyką odbiorników.
• Jaki jest stopień ochrony (IP) zestawu? Produkt oferuje stopień ochrony IP44, co oznacza ochronę przed bryzgami wody i wnikaniem ciał stałych o średnicy powyżej 1 mm. Nadaje się do użytku na zewnątrz pod zadaszeniem.
• Jakie gniazda znajdują się na zestawie? Gniazdo główne to 5P (3P+N+PE) 16A, a dwa gniazda boczne to 2P+Z (P+N+PE) 16A – każde z nich umożliwia podłączenie odbiornika jednofazowego.
