Zestaw instalacyjny O-I, 32A, 3P+PE, dławnica M25 | ZI02\R341 Spamel

Opis i Kluczowe Cechy

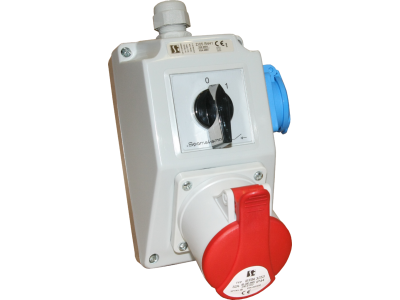

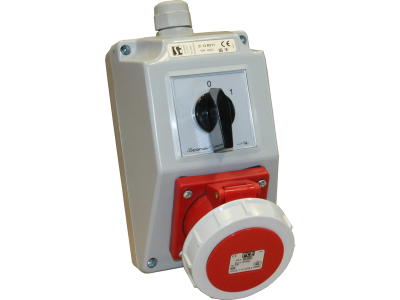

Zestaw instalacyjny ZI02\R341 to gotowy rozłącznik bezpiecznikowy O-I o obciążalności prądowej 32A, przeznaczony do odłączania obwodów trójfazowych z przewodem ochronnym PE. Wyposażony w łącznik krzywkowy ŁK32R oraz dławnicę M25, zapewnia szybki montaż i pewną separację zasilania. Kompaktowa obudowa oferuje stopień ochrony IP44 lub IP67 (w zależności od wersji), co pozwala na zastosowanie zarówno w suchych pomieszczeniach, jak i w trudnych warunkach przemysłowych.

• Prąd znamionowy 32 A: bezpieczne odłączanie obwodów o znacznym obciążeniu bez ryzyka przegrzania styków – idealne do maszyn, linii produkcyjnych i rozdzielnic głównych.
• Układ 3P+PE: kompletna separacja trzech faz i przewodu ochronnego – spełnia wymogi ochrony przeciwporażeniowej i zapewnia ciągłość uziemienia.
• Łącznik krzywkowy ŁK32R o funkcji rozłącznika 0-I: wyraźna pozycja "wyłączone" i wysoka zdolność łączeniowa – gwarantuje pewną przerwę izolacyjną przy pracach serwisowych.
• Stopień ochrony obudowy IP44 lub IP67: odporność na pył i wilgoć – możliwość montażu w strefach z zapyleniem, bryzgami wody lub na zewnątrz.
• Dławnica M25: łatwe wprowadzenie przewodów o zewnętrznej średnicy do 16–18 mm – upraszcza instalację i zachowuje szczelność obudowy.

Zgodność z Normami

Zestaw instalacyjny ZI02\R341 spełnia wymagania europejskich norm dla rozłączników bezpiecznikowych i urządzeń rozdzielczych. Posiada certyfikat CE potwierdzający zgodność z obowiązującymi dyrektywami Unii Europejskiej. Montaż i użytkowanie zgodnie z dokumentacją techniczną producenta gwarantują bezpieczną pracę w obwodach przemysłowych i instalacyjnych.

Zastosowanie

Zestaw O-I z dławnicą M25 i łącznikiem ŁK32R znajduje zastosowanie wszędzie tam, gdzie wymagane jest bezpieczne odłączanie trójfazowych obwodów odbiorczych z możliwością pracy w podwyższonej wilgotności lub zapyleniu.

• Główne rozłączanie instalacji maszyn i urządzeń produkcyjnych (obrabiarki, prasy, linie pakujące).
• Odłączanie obwodów siłowych w rozdzielnicach warsztatowych i stacjach zasilania.
• Zabezpieczanie obwodów oświetleniowych, wentylacyjnych i klimatyzacyjnych w halach przemysłowych.
• Jako wyłącznik główny w małych i średnich instalacjach budynkowych (warsztaty, magazyny, hale).

Wskazówki Montażowe

Zestaw należy montować przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac odłączyć napięcie i zabezpieczyć przed przypadkowym załączeniem. Obudowę mocować na szynie TH35 (DIN) lub bezpośrednio do podłoża za pomocą otworów montażowych. Dławnicę M25 dokręcać momentem zgodnym z dokumentacją (zwykle 1,5–2 Nm). Przekrój przewodów dobrać do prądu 32 A – minimalnie 4 mm² (Cu) dla długości do 10 m, a dla dłuższych tras odpowiednio większy. Po zakończeniu montażu sprawdzić ciągłość przewodu PE oraz działanie rozłącznika (wyraźne pozycje 0 i I).

FAQ

• Czy zestaw ZI02\R341 posiada podświetlenie lub sygnalizację stanu? Nie, zestaw nie ma wbudowanego podświetlenia. Stan rozłącznika (0 lub I) odczytujemy wizualnie z pozycji dźwigni oraz poprzez pomiar napięcia za obudową.
• Jaki jest stopień ochrony tego konkretnego modelu – IP44 czy IP67? W zależności od wersji produkcyjnej obudowa może mieć IP44 (ochrona przed bryzgami) lub IP67 (ochrona przed krótkotrwałym zanurzeniem). Prosimy sprawdzić oznaczenie na etykiecie zamówionego egzemplarza.
• Czy łącznik ŁK32R umożliwia rozłączanie pod obciążeniem? Tak, łącznik krzywkowy ŁK32R jest rozłącznikiem bezpiecznikowym zdolnym do wyłączania prądów roboczych do 32 A przy napięciu 400 V AC. Nie służy jednak do gaszenia zwarć – w obwodzie powinny znajdować się zabezpieczenia nadprądowe.
