Zestaw instalacyjny O-I, 16A, 2P+PE, dławnica M25 | ZI02\R571 Spamel

Opis i Kluczowe Cechy

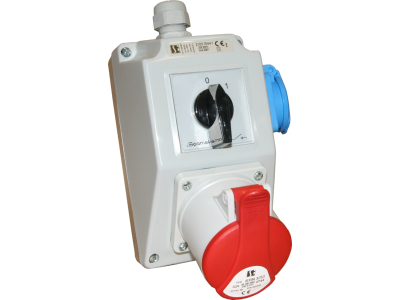

Zestaw instalacyjny O-I o symbolu ZI02\R571 to gotowy moduł zasilający wyposażony w rozłącznik 0-I oparty na łączniku krzywkowym ŁK16R. Zapewnia bezpieczne przełączanie obwodów o prądzie znamionowym 16 A oraz dwa gniazda stałe 2P+PE, co pozwala na jednoczesne zasilanie dwóch odbiorników. Dławnica M25 ułatwia prowadzenie przewodów do wnętrza obudowy. Zestaw przeznaczony do montażu w instalacjach niskiego napięcia.

• Prąd znamionowy 16 A: Gwarantuje bezpieczną pracę przy znacznym obciążeniu bez ryzyka przegrzania styków rozłącznika.
• Rozłącznik 0-I (ŁK16R): Umożliwia ręczne, bezpieczne odłączanie zasilania od obciążenia, również w stanie obciążenia.
• Dwa gniazda 2P+PE 16 A: Pozwalają na podłączenie dwóch urządzeń lub dwóch niezależnych odbiorników z jednego punktu rozdzielczego.
• Dławnica M25: Zapewnia łatwe, szczelne wprowadzenie przewodów oraz ochronę przed naprężeniami mechanicznymi.
• Łatwość identyfikacji stanu pracy: Wyraźna pozycja dźwigni informuje o stanie załączenia lub wyłączenia bez konieczności używania mierników.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich dotyczących bezpieczeństwa użytkowania i posiada certyfikat CE. Zastosowane rozwiązania konstrukcyjne odpowiadają standardom branży elektrotechnicznej.

Zastosowanie

Zestaw instalacyjny O-I znajduje zastosowanie wszędzie tam, gdzie potrzebne jest bezpieczne odłączenie zasilania i rozdział obwodów w jednym kompaktowym urządzeniu.

• Jako wyłącznik główny w szafach sterowniczych i rozdzielnicach przemysłowych.
• Do zasilania dwóch maszyn lub urządzeń z jednego punktu, np. na linii produkcyjnej.
• W instalacjach tymczasowych, na budowach i w halach magazynowych.
• Jako punkt odłączenia dla serwisowanych odbiorników – ułatwia prace konserwacyjne.

Wskazówki Montażowe

Montaż zestawu powinien być wykonywany wyłącznie przez wykwalifikowany personel z aktualnymi uprawnieniami SEP. Przed rozpoczęciem jakichkolwiek prac bezwzględnie odłącz napięcie zasilające. Przewody wprowadź przez dławnicę M25 i odpowiednio uszczelnij. Przekrój przewodów dobierz zgodnie z obciążeniem (np. 1,5–2,5 mm² dla prądu 16 A). Momenty dokręcania zacisków należy stosować zgodnie z dokumentacją producenta. Nie przekraczaj wartości znamionowej prądu 16 A.

FAQ

• Czy zestaw posiada podświetlenie sygnalizujące stan załączenia? Nie, zestaw nie jest wyposażony w podświetlenie. Stan łącznika (załączony/wyłączony) jest sygnalizowany mechanicznie poprzez wyraźną pozycję dźwigni.
• Jaki jest stopień ochrony obudowy? W dostarczonych danych nie podano konkretnego stopnia IP dla tego modelu. W ramach serii ZI producent oferuje warianty o stopniu ochrony IP44 i IP67 – szczegóły należy zweryfikować przy zamawianiu konkretnego egzemplarza.
• Czy rozłącznik ŁK16R nadaje się do przełączania obwodów pod obciążeniem? Tak, łącznik krzywkowy ŁK16R został zaprojektowany jako rozłącznik 0-I i jest przystosowany do bezpiecznego rozłączania obwodów prądu znamionowego 16 A w normalnych warunkach pracy.
