Zestaw instalacyjny L-O-P, 32A, 3P+N+PE/2P+PE, dławnica M25 | ZI05\R461 Spamel

Opis i Kluczowe Cechy

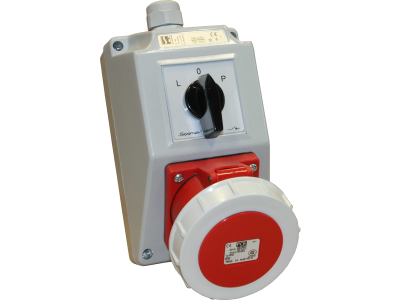

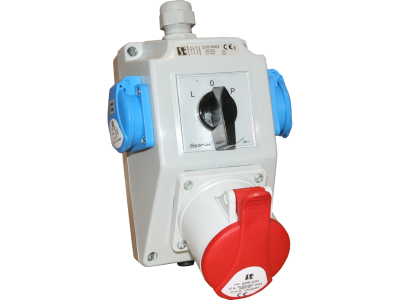

Zestaw instalacyjny ZI05\R461 renomowanej marki SPAMEL to zaawansowane rozwiązanie rozdzielcze, zaprojektowane z myślą o wymagających środowiskach przemysłowych i warsztatowych. Sercem urządzenia jest wysokiej klasy łącznik krzywkowy ŁK32R, który pełni funkcję rozłącznika L-O-P (Lewo-0-Prawo). Dzięki prądowi znamionowemu wynoszącemu 32A, zestaw pozwala na bezpieczne sterowanie i zasilanie maszyn o znacznej mocy. Konstrukcja opiera się na wytrzymałej obudowie o stopniu ochrony IP44, co gwarantuje skuteczną barierę przed wnikaniem ciał obcych o średnicy powyżej 1 mm oraz ochronę przed bryzgami wody z dowolnego kierunku.

• Konfiguracja gniazd: Zestaw łączy w sobie gniazdo siłowe 3P+N+PE (5-polowe) oraz gniazdo jednofazowe 2P+PE, co zapewnia wszechstronność w zasilaniu różnorodnych odbiorników.
• Łącznik krzywkowy ŁK32R: Wytrzymały mechanizm przełączający dedykowany do pracy pod obciążeniem 32A, umożliwiający zmianę kierunku obrotów silników lub separację obwodów.
• Dławnica M25: Zastosowanie dławnicy o rozmiarze M25 pozwala na pewne i szczelne wprowadzenie przewodu zasilającego, zapewniając odpowiednie odciążenie kabla.
• Trwałość materiałowa: Obudowa wykonana z tworzyw odpornych na uderzenia mechaniczne oraz promieniowanie UV, co wydłuża żywotność produktu w trudnych warunkach eksploatacyjnych.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi w Unii Europejskiej. Spełnia wymagania normy PN-EN 61439, co potwierdza jego przydatność jako bezpiecznego elementu rozdzielczego w instalacjach niskiego napięcia. Stopień ochrony IP44 jest zgodny z klasyfikacją PN-EN 60529, a zastosowane gniazda i łączniki posiadają certyfikację CE, co jest kluczowe dla profesjonalnych instalatorów dbających o najwyższe standardy bezpieczeństwa pracy.

Zastosowanie

Zestaw instalacyjny ZI05\R461 znajduje szerokie zastosowanie wszędzie tam, gdzie wymagana jest mobilność zasilania połączona z możliwością sterowania napędami. Jest idealnym wyborem dla:

• Warsztatów mechanicznych: Do zasilania obrabiarek, tokarek i wiertarek kolumnowych wymagających zmiany kierunku obrotów.
• Placów budowy: Jako punkt poboru energii dla betoniarek, agregatów tynkarskich oraz elektronarzędzi jednofazowych.
• Hal produkcyjnych: Jako lokalny punkt zasilający przy stanowiskach montażowych.
• Gospodarstw rolnych: Do obsługi maszyn rolniczych i urządzeń pomocniczych.

Wskazówki Montażowe

Podczas instalacji zestawu należy zwrócić szczególną uwagę na prawidłowe dokręcenie zacisków prądowych. Dla łącznika ŁK32R zaleca się stosowanie odpowiedniego momentu dokręcania, aby uniknąć przegrzewania się styków. Przewody zasilające powinny być wprowadzone przez fabryczną dławnicę M25, którą należy dokręcić do momentu uzyskania pełnej szczelności na izolacji kabla. Montaż obudowy do podłoża powinien odbywać się za pomocą dedykowanych otworów montażowych, co zapobiega naruszeniu integralności tylnej ścianki i utrzymuje deklarowany stopień ochrony IP44. Przed uruchomieniem należy sprawdzić ciągłość obwodu ochronnego PE.

FAQ

1. Czy zestaw można zamontować na zewnątrz budynku?
Tak, stopień ochrony IP44 pozwala na montaż zewnętrzny, jednak zaleca się umieszczenie zestawu pod zadaszeniem, aby uniknąć bezpośredniego, długotrwałego narażenia na ekstremalne warunki atmosferyczne.

2. Jaki jest maksymalny przekrój przewodu, który można podłączyć do dławnicy M25?
Dławnica M25 standardowo obsługuje przewody o średnicy zewnętrznej od 9 mm do 17 mm, co zazwyczaj odpowiada przewodom giętkim o przekroju do 5x6mm² lub 5x10mm² w zależności od typu izolacji.

3. Czy łącznik ŁK32R może służyć jako wyłącznik główny bezpieczeństwa?
Łącznik posiada funkcję rozłącznika L-O-P i może odcinać zasilanie od odbiorników, jednak w systemach wymagających certyfikowanego wyłącznika bezpieczeństwa (E-Stop) należy zastosować dodatkowy moduł z grzybkowym przyciskiem awaryjnym.
