Zestaw instalacyjny L-O-P, 16A, 3P+PE/2P+PE, dławnica M25 | ZI04\R121 Spamel

Opis i Kluczowe Cechy

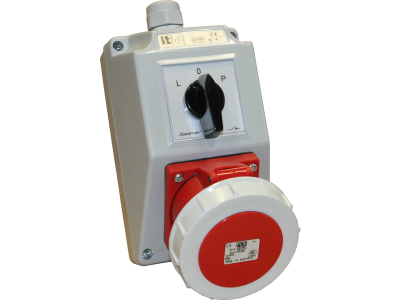

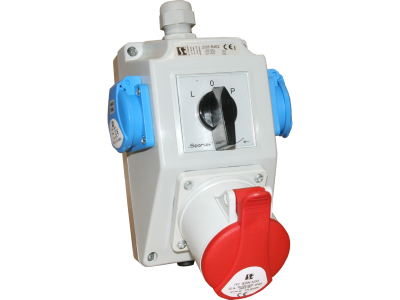

Zestaw instalacyjny L-O-P o symbolu ZI04\R121 to kompletne rozwiązanie do selektywnego odłączania obwodów elektrycznych. Wyposażony w łącznik krzywy ŁK16R o funkcji rozłącznika L-O-P, zapewnia bezpieczne przełączanie między pozycjami L, O i P. Prąd znamionowy 16 A pozwala na pracę w obwodach o znacznym obciążeniu bez ryzyka przegrzania styków. Dławnica M25 ułatwia wprowadzenie przewodów, a konstrukcja obudowy umożliwia montaż w różnych warunkach środowiskowych.

• Prąd znamionowy 16 A: bezpieczna praca w obwodach o obciążeniu do 16 A – minimalizuje ryzyko przegrzania i zapewnia długą żywotność zestawu.
• Funkcja rozłącznika L-O-P: trzy położenia (L – zasilanie, O – wyłączenie, P – odłączenie) umożliwiają odcięcie napięcia w celach serwisowych i testowych.
• Łącznik krzywy ŁK16R: mechaniczna wytrzymałość i precyzja przełączania – gwarantuje niezawodność przy częstych operacjach.
• Dławnica M25: ułatwia szybkie i szczelne wprowadzenie kabla, upraszczając montaż i zwiększając bezpieczeństwo połączeń.
• Konfiguracja 3P+PE/2P+PE: elastyczność dopasowania do różnych systemów zasilania (gniazdo stałe 16A).

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z obowiązującymi europejskimi normami bezpieczeństwa. Posiada oznakowanie CE, potwierdzające zgodność z wymogami dyrektyw Unii Europejskiej. Szczegółowe informacje o normach referencyjnych dostępne są u producenta.

Zastosowanie

Zestaw ZI04\R121 sprawdza się wszędzie tam, gdzie wymagane jest selektywne odłączanie obwodów – w przemyśle, maszynach budowlanych, instalacjach tymczasowych i serwisowych. Dzięki funkcji L-O-P umożliwia bezpieczne testowanie i konserwację urządzeń.

• Odłączanie obwodów zasilających w szafach sterowniczych i rozdzielnicach.
• Przełączanie między źródłem a odbiornikiem w instalacjach przemysłowych.
• Bezpieczne odcięcie napięcia podczas prac serwisowych na maszynach i urządzeniach.
• Zastosowanie w zasilaniu gniazd wtyczkowych 16A na halach produkcyjnych i budowach.

Wskazówki Montażowe

Montaż zestawu może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i zabezpieczyć obwód przed przypadkowym załączeniem. Obudowę montować na szynie TH35 (DIN) zgodnie z instrukcją producenta. Przekrój przewodów dobrać do prądu znamionowego 16 A. Moment dokręcania zacisków – zgodnie z dokumentacją techniczną dołączoną do produktu.

FAQ

• Jaką funkcję pełni przełącznik L-O-P? Przełącznik oferuje trzy położenia: L (zasilanie – obwód zamknięty), O (wyłączenie – obwód otwarty) oraz P (odłączenie – dodatkowe bezpieczne odcięcie). Umożliwia to selektywne sterowanie i izolację obwodu.
• Jaki stopień ochrony ma ten zestaw? W danych wejściowych nie podano konkretnego IP dla symbolu ZI04\R121. Producent oferuje wersje z obudowami IP44 i IP67 – przed zakupem prosimy sprawdzić oznaczenie na karcie katalogowej lub u dostawcy.
• Czy zestaw wymaga oddzielnego gniazda? Zestaw zawiera główne gniazdo wtyczkowe stałe 16A (konfiguracja 3P+PE lub 2P+PE w zależności od wersji). Do podłączenia przewodu służy dławnica M25.
