Zestaw instalacyjny L-O-P, 16A, 3P+PE/2P+PE, dławnica M25 | ZI03\R121 Spamel

Opis i Kluczowe Cechy

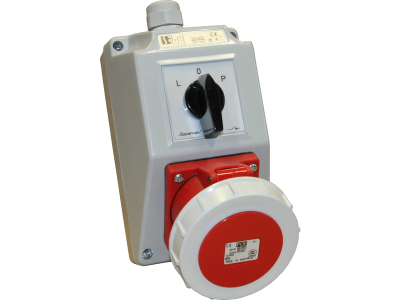

Zestaw instalacyjny ZI03\R121 to kompletny rozłącznik L-O-P w obudowie o stopniu ochrony IP44 lub IP67, wyposażony w łącznik krzywkowy ŁK16R o funkcji rozłącznika. Przeznaczony do prądu 16A, zestaw umożliwia bezpieczne lokalne sterowanie oraz odłączanie napięcia w obwodach instalacyjnych i przemysłowych. Dławnica M25 ułatwia wprowadzenie przewodów, a konfiguracja gniazda 3P+PE/2P+PE zapewnia elastyczność w podłączaniu odbiorników.

• Funkcja L-O-P (Local-Off-Pilot): Pozwala na zdalne załączanie oraz wyłączanie lokalne z wyraźnym położeniem „Off” – idealne do procedur bezpieczeństwa i odcięcia zasilania podczas konserwacji.
• Prąd znamionowy 16 A: Gwarantuje niezawodną pracę w obwodach o umiarkowanym obciążeniu, np. dla silników, nagrzewnic czy systemów oświetleniowych, bez ryzyka przeciążenia styków.
• Obudowa IP44 lub IP67: Chroni wnętrze przed bryzgami wody i pyłem – w wersji IP67 także przed krótkotrwałym zanurzeniem, co zwiększa trwałość w trudnych warunkach.
• Gniazdo stałe 3P+PE/2P+PE 16 A: Umożliwia szybkie podłączenie odbiornika bez dodatkowych przewodów, a konfiguracja 3P+PE lub 2P+PE dopasowuje się do potrzeb instalacji.
• Łącznik krzywkowy ŁK16R: Solidna konstrukcja rozłącznika zapewnia wyraźną pozycję i długą żywotność mechaniczną oraz elektryczną.

Zgodność z Normami

Zestaw spełnia wymagania europejskich norm bezpieczeństwa i posiada oznaczenie CE. Produkt zgodny jest z wymaganiami dyrektyw niskonapięciowych oraz standardami DIN dla aparatury łączeniowej w zastosowaniach przemysłowych.

Zastosowanie

Zestaw ZI03\R121 znajduje zastosowanie wszędzie tam, gdzie potrzebne jest bezpieczne lokalne odłączanie zasilania oraz możliwość zdalnego załączania. Sprawdza się w instalacjach produkcyjnych, magazynowych i infrastrukturalnych.

• Lokalne sterowanie i odłączanie maszyn oraz urządzeń przemysłowych (np. prasy, taśmociągi, wentylatory).
• Punkt odcięcia zasilania w obwodach oświetleniowych, gniazd wtyczkowych i nagrzewnic w halach produkcyjnych.
• Realizacja funkcji wyłącznika bezpieczeństwa (Emergency Stop) w połączeniu z dalszą sygnalizacją do systemów sterowania PLC.
• Instalacja w węzłach energetycznych na zewnątrz budynków (obudowa IP44/IP67 chroni przed opadami i wilgocią).

Wskazówki Montażowe

Montaż zestawu może być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi normami i przepisami. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Obudowę mocuj na stabilnym podłożu (ścianie, konstrukcji stalowej) przy użyciu dostarczonych otworów montażowych. Przewody wprowadź przez dławnicę M25 – dobierz przekrój żył odpowiednio do prądu 16 A i długości obwodu. Zaciski śrubowe łącznika ŁK16R dokręcaj momentem podanym w dokumentacji producenta. Po zakończeniu montażu sprawdź działanie wszystkich pozycji przełącznika (L-O-P) oraz szczelność obudowy.

FAQ

• Czy zestaw posiada podświetlenie pozycji? Nie, standardowy zestaw ZI03\R121 nie jest wyposażony we wbudowane podświetlenie LED. Sygnalizację stanu można zrealizować poprzez zewnętrzny obwód pilotowy (funkcja „P”).
• Jaki stopień ochrony ma obudowa? Obudowa dostępna jest w wersji IP44 (ochrona przed bryzgami wody z każdego kierunku) lub IP67 (ochrona przed krótkotrwałym zanurzeniem). Wybór zależy od środowiska instalacji.
• Jak działa tryb pracy styku (L-O-P)? Przełącznik posiada trzy stabilne położenia: L (Local) – zasilanie podane na gniazdo; O (Off) – odcięcie zasilania; P (Pilot) – zasilanie sterowane zdalnie. Funkcja ta umożliwia zarówno lokalne sterowanie, jak i zdalne załączanie przez układ nadrzędny.
