Zestaw instalacyjny L-O-P, 16A, 3P+N+PE/2P+PE, dławnica M25 | ZI03\R221 Spamel

Opis i Kluczowe Cechy

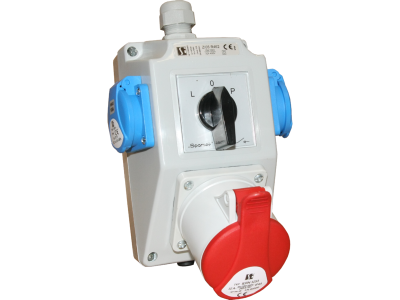

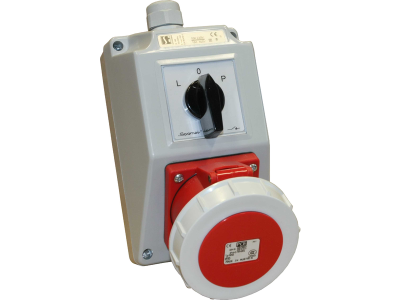

Zestaw instalacyjny ZI03\R221 marki SPAMEL to zaawansowane rozwiązanie rozdzielcze zaprojektowane z myślą o wymagających środowiskach przemysłowych i warsztatowych. Sercem urządzenia jest niezawodny łącznik krzywkowy ŁK16R, który pełni funkcję rozłącznika L-O-P (Lewo-Zero-Prawo), umożliwiając precyzyjne sterowanie kierunkiem pracy napędów lub separację obwodów. Zestaw charakteryzuje się prądem znamionowym 16A, co pozwala na bezpieczną obsługę standardowych odbiorników siłowych oraz jednofazowych.

• Konfiguracja gniazd: Urządzenie posiada zintegrowane gniazda stałe w układzie 3P+N+PE (siłowe) oraz 2P+PE (230V), co zapewnia wszechstronność zasilania różnych narzędzi z jednego punktu.
• Stopień ochrony: Obudowa wykonana z wysokiej jakości tworzywa gwarantuje szczelność na poziomie IP44, chroniąc wnętrze przed rozbryzgami wody oraz wnikaniem ciał stałych o średnicy powyżej 1 mm.
• Dławnica M25: Zastosowanie dławnicy o rozmiarze M25 pozwala na pewne i szczelne wprowadzenie przewodu zasilającego, eliminując ryzyko wyrwania kabla i zapewniając odpowiedni odciążenie mechaniczne.
• Trwałość mechaniczna: Łącznik krzywkowy ŁK16R cechuje się wysoką odpornością na cykle łączeniowe, co jest kluczowe w intensywnej eksploatacji przemysłowej.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi w Unii Europejskiej. Spełnia wymagania normy PN-EN 60947-3, co potwierdza jego zdolność do bezpiecznego rozłączania prądów roboczych. Komponenty użyte do budowy zestawu, w tym gniazda i łączniki, posiadają certyfikację CE, co gwarantuje pełną kompatybilność z europejskimi systemami elektroenergetycznymi oraz najwyższy poziom ochrony przeciwporażeniowej.

Zastosowanie

Zestaw instalacyjny SPAMEL ZI03\R221 znajduje szerokie zastosowanie wszędzie tam, gdzie wymagana jest mobilność zasilania połączona z funkcją sterowania. Idealnie sprawdza się w:

• Warsztatach mechanicznych: Do zasilania obrabiarek, tokarek i wiertarek stołowych wymagających zmiany kierunku obrotów silnika.
• Halach produkcyjnych: Jako lokalny punkt rozdziału energii dla linii montażowych.
• Gospodarstwach rolnych: Przy obsłudze maszyn rolniczych, podajników i przenośników.
• Placach budowy: Jako wytrzymały punkt poboru mocy dla elektronarzędzi i betoniarek.

Wskazówki Montażowe

Montaż zestawu powinien być przeprowadzony przez wykwalifikowanego elektryka. Obudowa jest przystosowana do montażu natynkowego za pomocą dedykowanych otworów montażowych. Podczas instalacji należy zwrócić szczególną uwagę na:

• Wprowadzenie przewodów: Należy wykorzystać fabryczną dławnicę M25, aby zachować deklarowany stopień ochrony IP44.
• Moment dokręcania: Zaciski łącznika krzywkowego oraz gniazd powinny być dokręcone z odpowiednią siłą, aby zapobiec przegrzewaniu się styków pod obciążeniem.
• Przekrój przewodów: Zaleca się stosowanie przewodów o przekroju dostosowanym do prądu znamionowego 16A, co zapewni minimalne spadki napięcia i bezpieczeństwo termiczne instalacji.

FAQ

1. Czy zestaw można zamontować na zewnątrz budynku?
Tak, dzięki stopniu ochrony IP44 zestaw jest odporny na warunki atmosferyczne takie jak deszcz, jednak zaleca się montaż pod zadaszeniem, aby uniknąć bezpośredniego, długotrwałego działania silnych strumieni wody.

2. Czy łącznik L-O-P może służyć jako wyłącznik główny?
Tak, łącznik ŁK16R posiada funkcję rozłącznika, co pozwala na bezpieczne odcięcie zasilania od odbiorników podłączonych do gniazd zestawu.

3. Jaki jest maksymalny przekrój przewodu, który można wprowadzić przez dławnicę M25?
Dławnica M25 standardowo obsługuje przewody o średnicy zewnętrznej od 9 mm do 17 mm, co zazwyczaj odpowiada kablom 5x2,5 mm2 lub 5x4 mm2.
