Zestaw instalacyjny IP65/IP67, L-O-P, 16A, 3P+N+PE, dławnica | ZI26\R221 Spamel

Opis i Kluczowe Cechy

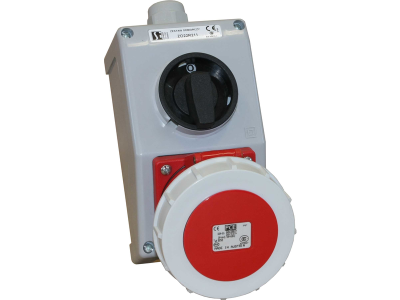

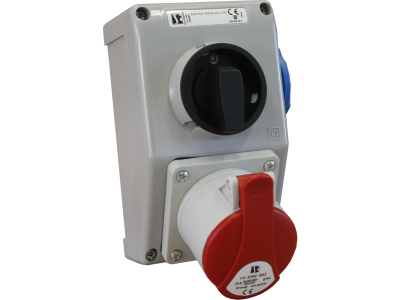

Zestaw instalacyjny ZI26\R221 to kompletne rozwiązanie z przełącznikiem L-O-P (ŁK16R) o prądzie znamionowym 16A, przeznaczony do obwodów 3P+N+PE. Zabudowany w szczelnej obudowie o stopniu ochrony IP65/IP67, wyposażonej w dławnicę, zapewnia niezawodne rozłączanie i bezpieczeństwo w trudnych warunkach środowiskowych.

• Prąd znamionowy 16A: Pozwala na bezpieczną pracę w obwodach o znacznym obciążeniu, bez ryzyka przegrzania styków.
• Stopień ochrony IP65/IP67: Odporność na kurz i strumienie wody (IP65) oraz krótkotrwałe zanurzenie (IP67) – idealne do instalacji w wilgotnych i pylistych pomieszczeniach (hale, warsztaty, place budowy).
• Funkcja rozłącznika L-O-P: Zapewnia wyraźną pozycję wyłączenia, odcięcia zasilania i załączenia, co ułatwia bezpieczne odłączanie odbiorników.
• Konfiguracja 3P+N+PE: Umożliwia rozłączanie trzech faz, przewodu neutralnego i ochronnego, co jest wymagane w sieciach TN-S/TN-C-S.
• Dławnica w obudowie: Ułatwia wprowadzenie przewodów, zapewniając szczelność i ochronę przed czynnikami zewnętrznymi.

Zgodność z Normami

Zestaw instalacyjny ZI26\R221 został zaprojektowany zgodnie z obowiązującymi normami europejskimi i posiada certyfikat CE. Wykonany w standardzie DIN, gwarantuje kompatybilność z typową infrastrukturą elektryczną.

Zastosowanie

Dzięki swojej konstrukcji i parametrom, zestaw ZI26\R221 sprawdza się w wymagających aplikacjach przemysłowych i budowlanych.

• Rozłączanie i odcinanie zasilania w rozdzielnicach placu budowy lub hal produkcyjnych.
• Jako przełącznik główny dla maszyn i urządzeń w środowiskach wilgotnych (myjnie, chłodnie).
• W systemach sterowania silnikami, gdzie wymagane jest bezpieczne odłączenie napięcia dla celów konserwacji.
• Zastosowanie w instalacjach tymczasowych na zewnątrz, wymagających ochrony przed deszczem i bryzgami.

Wskazówki Montażowe

Montaż zestawu powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie. Obudowa montowana jest na szynie TH35 (DIN) lub bezpośrednio do podłoża (zależnie od wersji). Wkręcając dławnicę, należy zachować odpowiedni moment dokręcania zgodnie z dokumentacją producenta. Przekrój przewodów dobrać do prądu 16A i obciążenia. Po montażu sprawdzić szczelność obudowy.

FAQ

• Czy przełącznik L-O-P ma podświetlenie? W zestawie ZI26\R221 nie przewidziano podświetlenia. Funkcja rozłącznika opiera się na mechanicznym położeniu dźwigni.
• Jaki jest stopień ochrony obudowy? Obudowa zestawu posiada stopień ochrony IP65/IP67 – chroni przed kurzem, strumieniami wody i krótkotrwałym zanurzeniem.

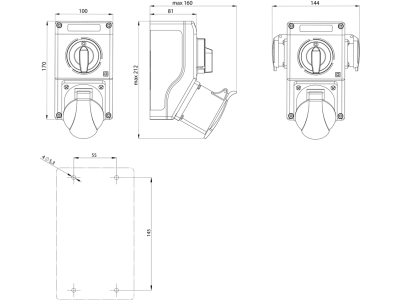

• Jaka jest szerokość modułu? W dostępnych danych nie podano szerokości modułu. Wymiary obudowy należy sprawdzić w karcie katalogowej producenta.
