Zestaw instalacyjny IP44, L-O-P, 16A, 3P+N+PE,2XP+N+PE, dławnica | ZI24\R221 Spamel

Opis i Kluczowe Cechy

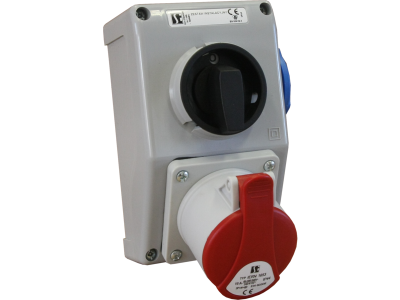

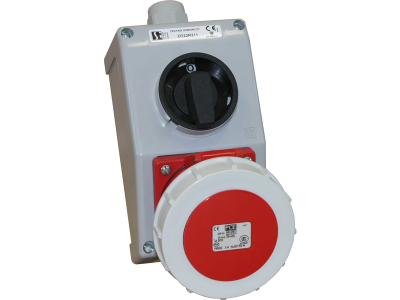

Zestaw instalacyjny ZI24\R221 to kompletne rozwiązanie zasilająco-sterujące wyposażone w przełącznik L-O-P (łącznik krzywkowy ŁK16R) oraz stałe gniazda wtyczkowe. Obudowa o stopniu ochrony IP44 zapewnia ochronę przed bryzgami wody i ciałami stałymi, co czyni zestaw odpowiednim do pracy w trudnych warunkach środowiskowych. Główne gniazdo 3P+N+PE o prądzie 16A oraz dwa dodatkowe gniazda P+N+PE umożliwiają jednoczesne zasilanie kilku odbiorników. Dławnica kablowa ułatwia bezpieczne wprowadzenie przewodów.

• Stopień ochrony IP44: Zabezpiecza przed wnikaniem ciał stałych o średnicy powyżej 1 mm oraz bryzgami wody, co pozwala na montaż w miejscach narażonych na wilgoć i pył (np. hale, place budowy).
• Prąd znamionowy 16 A (gniazdo główne): Umożliwia bezpieczne zasilanie odbiorników o znacznym poborze mocy bez ryzyka przegrzania styków – idealne dla elektronarzędzi, maszyn i oświetlenia przemysłowego.
• Łącznik krzywkowy ŁK16R o funkcji rozłącznika L-O-P: Pozwala na wygodne odłączanie zasilania całego zestawu (pozycja OFF) oraz sterowanie pracą odbiorników (pozycje L i P) – zapewnia bezpieczną izolację podczas konserwacji.
• Gniazda 3P+N+PE + 2×P+N+PE: Umożliwiają podłączenie odbiorników trójfazowych (np. silników) oraz dwóch odbiorników jednofazowych jednocześnie – zwiększa elastyczność instalacji i redukuje potrzebę stosowania rozgałęźników.
• Wbudowana dławnica kablowa: Ułatwia szczelne wprowadzenie przewodu zasilającego do obudowy, co podnosi szczelność całego zestawu i upraszcza montaż.

Zgodność z Normami

Zestaw instalacyjny ZI24\R221 został zaprojektowany i wyprodukowany zgodnie z obowiązującymi normami europejskimi oraz posiada oznaczenie CE, potwierdzające spełnienie wymogów bezpieczeństwa elektrycznego. Aparatura tego typu jest przeznaczona do montażu w instalacjach niskiego napięcia zgodnie z przepisami i standardami branżowymi.

Zastosowanie

Dzięki solidnej konstrukcji i wyposażeniu w przełącznik L-O-P oraz zestaw gniazd, zestaw ZI24\R221 sprawdza się przede wszystkim w miejscach, gdzie wymagane jest bezpieczne rozdziałanie energii i możliwość szybkiego odcięcia zasilania. Przeznaczony jest do stosowania zarówno wewnątrz budynków, jak i na zewnątrz w warunkach przemysłowych i budowlanych.

• Zasilanie maszyn i urządzeń na placach budowy – odporna na kurz i wilgoć obudowa IP44 zapewnia niezawodną pracę w zmiennych warunkach atmosferycznych.
• Rozdzielanie obwodów w halach produkcyjnych i warsztatach – możliwość podłączenia urządzeń trójfazowych (przez gniazdo 3P+N+PE) i jednofazowych (przez gniazda P+N+PE) z jednego zestawu.
• Zewnętrzne punkty zasilania dla imprez plenerowych, targów lub koncertów – przełącznik L-O-P umożliwia szybkie odłączenie napięcia w sytuacji awaryjnej.
• Zasilanie urządzeń mobilnych (np. agregatów prądotwórczych) – kompaktowa obudowa i dławnica ułatwiają transport i podłączenie.

Wskazówki Montażowe

Montaż zestawu instalacyjnego ZI24\R221 może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Dławnica kablową należy dobrać do średnicy przewodu, a przekrój żył dostosować do prądu obciążenia (dla 16 A minimum 1,5 mm² Cu). Połączenia wewnętrzne realizować zgodnie ze schematem producenta. Obudowę montować na stabilnym podłożu, zachowując przestrzeń umożliwiającą obsługę przełącznika L-O-P. Po zakończeniu prac sprawdzić skuteczność ochrony przeciwporażeniowej.

FAQ

• Jaki jest stopień ochrony obudowy tego zestawu? Obudowa posiada stopień ochrony IP44, co oznacza ochronę przed ciałami stałymi o średnicy powyżej 1 mm oraz bryzgami wody z dowolnego kierunku – zapewnia bezpieczną pracę w zapylonym i wilgotnym środowisku.
• Do czego służy przełącznik L-O-P? Przełącznik L-O-P umożliwia wybór jednej z trzech pozycji: L (lewa – załączenie jednego obwodu), O (OFF – odcięcie zasilania całego zestawu) oraz P (prawa – załączenie drugiego obwodu). Funkcja rozłącznika (ŁK16R) gwarantuje widoczną przerwę izolacyjną w pozycji O, co zwiększa bezpieczeństwo podczas prac serwisowych.
• Ile gniazd wtyczkowych posiada zestaw i jakie są ich parametry? Zestaw wyposażony jest w trzy gniazda: jedno główne 3P+N+PE (16 A, 400 V) oraz dwa gniazda P+N+PE (16 A, 230 V) – pozwala to na jednoczesne zasilanie odbiorników trój- i jednofazowych.
