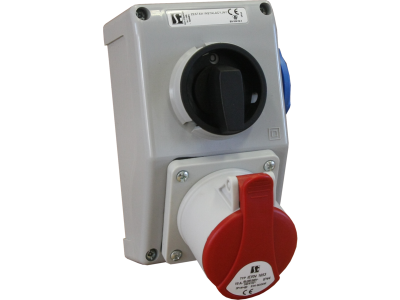

Zestaw instalacyjny IP44 L-O-P,16 A,3P+PE, dławnica M25 | ZI22\R121 Spamel

Opis i Kluczowe Cechy

Zestaw instalacyjny z rozłącznikiem L-0-P oznaczony symbolem ZI22/R121 przeznaczony jest do odłączania i przełączania obwodów trójfazowych z przewodem ochronnym (3P+PE). Dzięki prądowi znamionowemu 16 A oraz stopniowi ochrony IP44 zapewnia bezpieczną pracę w instalacjach o znacznym obciążeniu, także w warunkach zwiększonej wilgotności lub narażenia na bryzgi. Urządzenie wyposażono w dławnicę M25, co ułatwia szczelne wprowadzenie przewodu. Konstrukcja oferuje trzy położenia robocze: załączenie (L), wyłączenie (0) oraz próbę/pomiar (P), umożliwiając wygodne testowanie obwodu bez pełnego załączania.

• Prąd znamionowy 16 A: umożliwia bezpieczne odłączanie obwodów trójfazowych o znacznym obciążeniu bez ryzyka przegrzania styków.
• Stopień ochrony IP44: chroni przed wnikaniem ciał stałych o średnicy powyżej 1 mm oraz bryzgami wody, co czyni zestaw odpowiednim do zastosowań zewnętrznych i przemysłowych.
• Konfiguracja 3P+PE: pozwala na jednoczesne odłączanie trzech faz oraz przewodu ochronnego, zwiększając bezpieczeństwo podczas prac serwisowych.
• Dławnica M25: zapewnia szczelne wprowadzenie przewodu i ułatwia montaż w szafie sterowniczej czy rozdzielnicy.
• Pozycje L-0-P: trzy stany pracy – załączenie, wyłączenie oraz próba – umożliwiają szybką weryfikację ciągłości obwodu bez ryzyka przypadkowego załączenia.

Zgodność z Normami

Produkt jest zgodny z obowiązującymi europejskimi normami bezpieczeństwa (dyrektywa niskonapięciowa LVD) i posiada certyfikat CE. Jego parametry oraz konstrukcja odpowiadają wymaganiom stawianym rozłącznikom instalacyjnym stosowanym w profesjonalnych instalacjach elektrycznych.

Zastosowanie

Zestaw instalacyjny ZI22/R121 sprawdza się wszędzie tam, gdzie wymagane jest bezpieczne odłączanie obwodów trójfazowych z możliwością testowania przed pełnym załączeniem. Typowe obszary wykorzystania:

• Odłączanie linii zasilających w szafach sterowniczych i rozdzielnicach przemysłowych.
• Przełączanie obwodów podczas konserwacji i przeglądów instalacji elektrycznych.
• Stosowanie w warunkach zewnętrznych, narażonych na wilgoć i bryzgi (np. place budowy, hale produkcyjne).
• Praca jako wyłącznik główny w małych agregatach prądotwórczych lub stacjach ładowania.

Wskazówki Montażowe

Montaż zestawu instalacyjnego ZI22/R121 może przeprowadzać wyłącznie wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód nie jest pod napięciem. Urządzenie montuje się na szynie TH35 (DIN) zgodnie z dokumentacją producenta. Przekrój przewodów należy dobrać do prądu znamionowego 16 A, stosując końcówki kablowe odpowiednie dla zacisków. Moment dokręcania śrub zacisków – według instrukcji dołączonej do produktu. Pamiętaj o szczelnym dociśnięciu dławnicy M25, aby utrzymać stopień ochrony IP44.

FAQ

• Jaki stopień ochrony ma zestaw? Stopień ochrony wynosi IP44, co oznacza ochronę przed ciałami stałymi o średnicy powyżej 1 mm oraz bryzgami wody – urządzenie nadaje się do stosowania na zewnątrz i w wilgotnych pomieszczeniach.
• Czy zestaw umożliwia testowanie obwodu bez pełnego załączenia? Tak, dzięki położeniu P (próba) można sprawdzić ciągłość przewodów bez ryzyka załączenia napięcia na odbiornik – przydatne podczas uruchamiania lub diagnostyki.
• Jaki typ dławnicy zastosowano i jakie przewody można podłączyć? Dławnica jest typu M25 – zapewnia szczelne wprowadzenie przewodu. Dokładny zakres średnic przewodów należy sprawdzić w dokumentacji technicznej produktu.
