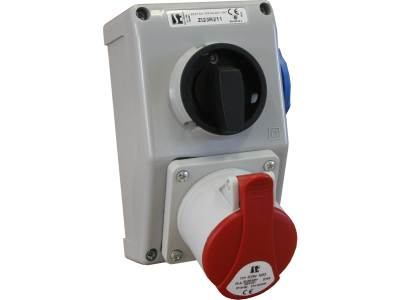

Zestaw instalacyjny 0-I, 16A, 3P+N+PE P+N+Pe, prawe, M25 | ZI23\R211 Spamel

Opis i Kluczowe Cechy

Zestaw instalacyjny ZI23\R211 to rozłącznik 0-I o prądzie 16A, wyposażony w łącznik krzywkowy ŁK16R. Przeznaczony do montażu w obudowie z gniazdami stałymi – konfiguracja główna 3P+N+PE oraz dodatkowa P+N+Pe, orientacja prawa. Przepust kablowy M25 ułatwia prowadzenie przewodów o odpowiednim przekroju. Dzięki solidnej konstrukcji zapewnia bezpieczne odłączanie obwodów przy znacznym obciążeniu.

• Prąd znamionowy 16 A: umożliwia bezpieczną pracę w obwodach o znacznym obciążeniu bez ryzyka przegrzania styków.
• Łącznik krzywkowy ŁK16R: gwarantuje trwałą i pewną pracę w cyklu łączeń typowym dla rozłączników.
• Konfiguracja gniazd 3P+N+PE i P+N+Pe: daje elastyczność zasilania zarówno urządzeń trójfazowych, jak i jednofazowych z tego samego zestawu.
• Orientacja prawa: ułatwia dopasowanie do układu instalacji i dostęp do gniazd w czasie eksploatacji.
• Przepust kablowy M25: przystosowany do wprowadzenia przewodów o dużym przekroju, co upraszcza montaż.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z wymogami norm europejskich oraz posiada certyfikat CE. Wykonany w standardzie dobrej praktyki inżynierskiej, gwarantującym niezawodność i bezpieczeństwo użytkowania.

Zastosowanie

Zestaw instalacyjny ZI23\R211 znajduje zastosowanie w przemyśle, budownictwie oraz infrastrukturze jako rozłącznik główny lub odciąg zasilania w obwodach wymagających szybkiego i bezpiecznego odłączenia napięcia.

• Jako rozłącznik główny w rozdzielnicach przemysłowych i budynkowych.
• Do odłączania obwodów trójfazowych i jednofazowych z możliwością podłączenia dwóch niezależnych gniazd.
• W instalacjach tymczasowych, warsztatach i na placach budowy jako punkt zasilania maszyn i narzędzi.
• Do izolowania obwodów podczas prac konserwacyjnych i serwisowych.

Wskazówki Montażowe

Montaż i uruchomienie zestawu może być wykonane wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed przystąpieniem do jakichkolwiek prac bezwzględnie odłącz napięcie zasilania. Zestaw przeznaczony jest do montażu w obudowie – sposób instalacji oraz moment dokręcania zacisków należy realizować zgodnie z dokumentacją techniczną producenta. Przekrój przewodów dobierz do prądu obciążenia oraz parametrów zabezpieczeń nadprądowych.

FAQ

• Jaki stopień ochrony ma ten zestaw? Obudowy zestawów serii ZI dostępne są w wersjach IP44 lub IP67. Aby poznać wartość dla konkretnego egzemplarza, sprawdź oznaczenie na obudowie lub kartę katalogową produktu.
• Czy gniazda są podświetlane? W danych technicznych produktu nie ma informacji o podświetleniu. Standardowe gniazda zestawu nie są wyposażone w diody sygnalizacyjne.
• Czy łącznik ŁK16R nadaje się do częstego łączenia? Łącznik krzywkowy ŁK16R jest przystosowany do pracy w cyklu łączeń typowym dla rozłączników, zapewniając trwałość mechaniczną i elektryczną. Szczegółowe parametry trwałości łączeniowej znajdują się w karcie katalogowej.
