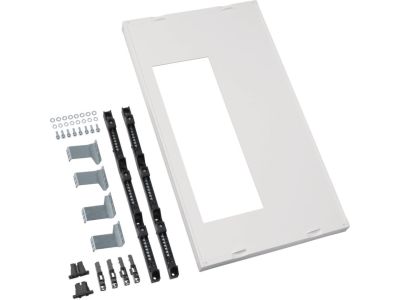

Zestaw H900xB500, dla rozł. listw. 4xNH1-3, rozst. 185 góra/dół, Univers N HC | UC62L83M Hager

Opis i Kluczowe Cechy

Zestaw obudowy oznaczony symbolem UC62L83M, przeznaczony do rozłączników listwowych, z serii Univers N HC. Wymiary H900xB500 oraz rozstaw 185 mm góra/dół zapewniają kompatybilność ze standardowymi szafami i rozdzielnicami. Produkt przeznaczony do montażu 4 bezpieczników NH1-3, co umożliwia elastyczne konfigurowanie zabezpieczeń w instalacjach przemysłowych i budynkowych.

• Wymiary H900xB500: kompaktowa obudowa dopasowana do typowych rozdzielnic, ułatwia integrację w istniejącej infrastrukturze.
• 4 pola dla bezpieczników NH1-3: pozwala na zabezpieczenie kilku obwodów za pomocą jednego zestawu, oszczędzając miejsce w szafie.
• Rozstaw 185 mm góra/dół: precyzyjne mocowanie wkładek bezpiecznikowych, zapewnia stabilne połączenie i łatwy dostęp podczas konserwacji.
• Seria Univers N HC: wysoka jakość wykonania, odporność na warunki pracy w instalacjach przemysłowych.
• Uniwersalne zastosowanie: dedykowany do rozłączników listwowych, współpracuje z aparaturą modułową zgodną z tym standardem.

Zgodność z Normami

Zestaw obudowy został zaprojektowany zgodnie z wymaganiami europejskich norm bezpieczeństwa i posiada certyfikat CE. Produkt spełnia standardy branżowe dotyczące obudów aparatury elektrycznej, co gwarantuje niezawodność w eksploatacji.

Zastosowanie

Zestaw obudowy H900xB500 znajduje zastosowanie w rozdzielnicach głównych i podrozdzielniach, gdzie wymagane jest bezpieczne i uporządkowane zabezpieczenie obwodów bezpiecznikami NH. Sprawdza się w obiektach przemysłowych, komercyjnych oraz w rozbudowanych instalacjach budynkowych.

• Zabezpieczanie obwodów w rozdzielnicach głównych o dużym zapotrzebowaniu na prąd – dopasowanie do wkładek NH1-3.
• Konfiguracja szybkiego wyłączania w liniach zasilających maszyny i urządzenia przemysłowe.
• Rozbudowa istniejących szaf sterowniczych o dodatkowe pola bezpiecznikowe – wykorzystanie 4 modułów w jednej obudowie.
• Instalacje, w których wymagana jest przejrzystość i łatwy dostęp do wkładek bezpiecznikowych podczas przeglądów.

Wskazówki Montażowe

Montaż zestawu obudowy powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całej rozdzielnicy. Obudowę mocować na szynie TH35 (jeśli przewidziana) lub bezpośrednio do konstrukcji szafy zgodnie z dokumentacją producenta. Przekrój przewodów należy dobrać do prądu znamionowego zastosowanych bezpieczników. Momenty dokręcania połączeń – według instrukcji dołączonej do zestawu. Pamiętaj o zachowaniu odpowiednich odstępów izolacyjnych i wentylacji w szafie.

FAQ

• Czy zestaw jest gotowy do montażu od razu po rozpakowaniu? Tak, obudowa jest dostarczana w stanie zmontowana. Należy jedynie zamontować w niej odpowiednie wkładki bezpiecznikowe NH1-3 i podłączyć przewody zgodnie z projektem.
• Jaki jest stopień ochrony obudowy? W dostępnych danych nie podano stopnia IP. W typowych warunkach pracy w rozdzielnicy wewnętrznej przyjmuje się IP20 (ochrona przed dotykiem). W przypadku montażu w środowisku wilgotnym lub zakurzonym należy zastosować dodatkowe osłony.
• Czy zestaw można wykorzystać do bezpieczników innych niż NH1-3? Obudowa zaprojektowana jest dla wkładek w rozmiarze NH1-3. Zastosowanie innych typów nie jest zalecane i może skutkować nieprawidłowym stykiem lub brakiem możliwości zamknięcia obudowy.
