Zestaw gwiazda-trójkąt I=70A 37kW, SDAINLM70(230V50HZ,240V60HZ) SDAINLM | 239895 Eaton

Alternatywny kod produktu: SDAINLM70(230V50HZ,240V60HZ)

Opis i Kluczowe Cechy

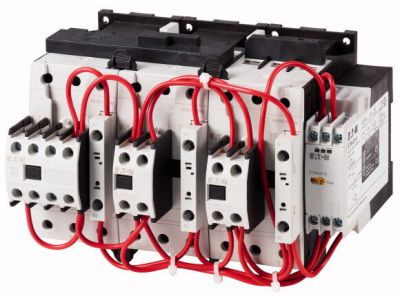

Zestaw styczników gwiazda-trójkąt SDAINLM70 (symbol 239895) od renomowanego producenta to gotowe rozwiązanie do uruchamiania trójfazowych silników indukcyjnych w układzie przejściowym gwiazda-trójkąt. Zaprojektowany dla maksymalnej mocy silnika 37 kW przy napięciu 380–400 V AC-3, zapewnia bezpieczny i niezawodny rozruch z ograniczeniem prądu rozruchowego. Napięcie sterujące wynosi 230 V 50 Hz / 240 V 60 Hz, co ułatwia integrację z typowymi obwodami sterowania. Zestaw jest gotowy do montażu i obejmuje wszystkie niezbędne elementy kombinacji styczników.

• Znamionowy prąd roboczy AC-3 Ie = 70 A przy 380–400 V: umożliwia bezpieczne przełączanie silników o znacznej mocy bez ryzyka przeciążenia styków.
• Maksymalna moc silnika 37 kW przy 400 V (AC-3): optymalne dopasowanie do typowych silników w aplikacjach przemysłowych.
• Maksymalna częstotliwość pracy 30 załączeń na godzinę: gwarantuje trwałość i niezawodność w cyklach rozruchowych.
• Maksymalny czas przełączenia 20 s: precyzyjne sterowanie sekwencją gwiazda-trójkąt, chroniące silnik przed zbyt długim rozruchem.
• Napięcie sterowania 230 V 50 Hz / 240 V 60 Hz: kompatybilne z powszechnie stosowanymi napięciami w instalacjach przemysłowych.

Zgodność z Normami

Zestaw SDAINLM70 spełnia wymagania kategorii użytkowej AC-3 (standardowe silniki indukcyjne AC – rozruch, wyłączanie w trakcie pracy) oraz posiada certyfikat CE. Produkt został zaprojektowany i wykonany zgodnie z europejskimi normami bezpieczeństwa oraz standardem DIN, co gwarantuje niezawodność i bezpieczeństwo eksploatacji.

Zastosowanie

Zestaw przeznaczony jest do montażu w szafach sterowniczych i rozdzielnicach, umożliwiając płynny rozruch silników trójfazowych w układzie gwiazda-trójkąt. Sprawdza się w aplikacjach wymagających ograniczenia prądu rozruchowego i momentu obrotowego.

• Sterowanie rozruchem silników pomp, wentylatorów, sprężarek i przenośników w przemyśle.
• Rozruch silników w instalacjach HVAC, systemach wodociągowych i kanalizacyjnych.
• Automatyzacja linii produkcyjnych – impulsowe załączanie styczników w sekwencji czasowej.
• Współpraca z przekaźnikami czasowymi lub sterownikami PLC realizującymi sekwencję gwiazda-trójkąt.

Wskazówki Montażowe

Montaż oraz podłączenie zestawu może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilania. Urządzenie przeznaczone jest do mocowania na szynie TH35 (DIN). Przekrój przewodów przyłączeniowych należy dobrać do znamionowego prądu 70 A oraz warunków instalacji. Momenty dokręcania śrub zacisków muszą być zgodne z dokumentacją techniczną producenta. Należy zapewnić odpowiednią wentylację w szafie oraz nie przekraczać maksymalnej częstotliwości łączeń 30 cykli na godzinę.

FAQ

• Czy zestaw zawiera przekaźnik czasowy do przełączenia gwiazda-trójkąt? Zestaw SDAINLM70 stanowi kombinację styczników (trójkąt-gwiazda) bez wbudowanego przekaźnika czasowego. Do realizacji sekwencji przełączenia należy zastosować zewnętrzny przekaźnik czasowy lub sterownik.
• Jaki jest stopień ochrony zestawu? W dostarczonych danych nie podano stopnia ochrony IP. Standardowo aparatura modułowa montowana wewnątrz rozdzielnicy posiada stopień ochrony IP20 (brak ochrony przed wilgocią). W przypadku montażu w trudnych warunkach należy zastosować dodatkową obudowę.
• Jakie napięcie sterowania jest wymagane? Napięcie sterowania (cewki styczników) wynosi 230 V 50 Hz / 240 V 60 Hz AC. Należy podać napięcie zgodne z danymi na tabliczce znamionowej – nie dopuszcza się sterowania napięciem stałym (DC).
