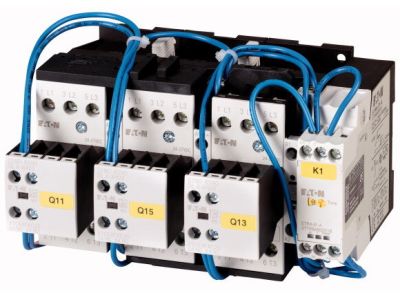

Zestaw gwiazda-trójkąt I=55A 30kW, SDAINLM55(230V50HZ,240V60HZ) | 278411 Eaton

Alternatywny kod produktu: SDAINLM55(230V50HZ,240V60HZ)

Opis i Kluczowe Cechy

Zestaw gwiazda-trójkąt SDAINLM55 (symbol 278411) to gotowa kombinacja styczników przeznaczona do rozruchu trójfazowych silników indukcyjnych w układzie gwiazda-trójkąt. Zaprojektowany dla silników o mocy do 30 kW przy napięciu 400 V, z prądem znamionowym AC-3 wynoszącym 55 A. Napięcie sterujące cewek to 230 V 50 Hz / 240 V 60 Hz, a maksymalna częstotliwość łączeń wynosi 30 cykli na godzinę. Doskonałe rozwiązanie do aplikacji przemysłowych wymagających niezawodnego i bezpiecznego rozruchu.

• Prąd znamionowy AC-3 (380/400 V): 55 A – zapewnia bezpieczną pracę z silnikami o znacznym obciążeniu, gwarantując niezawodny rozruch i wyłączanie bez ryzyka przeciążenia styków.
• Moc silnika (400 V): 30 kW – idealny do standardowych napędów przemysłowych, pomp, wentylatorów i sprężarek.
• Napięcie sterujące: 230 V 50 Hz / 240 V 60 Hz – uniwersalne zasilanie cewek dostosowane do europejskich sieci elektrycznych, ułatwiające integrację w istniejących instalacjach.
• Kategoria użytkowa AC-3 (NAC-3): dedykowana do rozruchu i wyłączania silników indukcyjnych podczas pracy – wysoka trwałość łączeniowa i odporność na prądy rozruchowe.
• Maksymalny czas przełączenia: 20 sekund – optymalny dla typowych aplikacji gwiazda-trójkąt, umożliwia płynne przejście bez przeciążeń mechanicznych i elektrycznych.
• Częstotliwość pracy: do 30 załączeń na godzinę – wystarczająca dla większości cykli produkcyjnych, zapewnia długą żywotność zestawu.

Zgodność z Normami

Zestaw został zaprojektowany i wykonany zgodnie z europejskimi normami dla aparatury łączeniowej i sterującej. Klasyfikacja użytkowa AC-3 (NAC-3) odpowiada standardowym wymaganiom dla rozruchu i wyłączania silników indukcyjnych. Produkt posiada oznaczenie CE, potwierdzające zgodność z dyrektywami Unii Europejskiej.

Zastosowanie

Zestaw gwiazda-trójkąt SDAINLM55 przeznaczony jest do łagodnego rozruchu trójfazowych silników indukcyjnych w układzie gwiazda-trójkąt. Stosowany wszędzie tam, gdzie konieczne jest ograniczenie prądu rozruchowego i momentu obrotowego podczas startu silnika.

• Rozruch silników w pompach, wentylatorach i sprężarkach przemysłowych.
• Sterowanie napędami w obrabiarkach, przenośnikach i maszynach produkcyjnych.
• Aplikacje w systemach HVAC (ogrzewanie, wentylacja, klimatyzacja) z silnikami o mocy do 30 kW.
• Instalacje wymagające ograniczenia skoków napięcia i prądu rozruchowego – ochrona sieci i urządzeń towarzyszących.

Wskazówki Montażowe

Montaż zestawu gwiazda-trójkąt może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami bezpieczeństwa. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN). Przed przystąpieniem do jakichkolwiek prac należy bezwzględnie odłączyć napięcie zasilające i sterujące. Przekrój przewodów przyłączeniowych dobrać do prądu znamionowego 55 A. Momenty dokręcania połączeń śrubowych stosować zgodnie z dokumentacją techniczną producenta. Należy zapewnić odpowiednią wentylację i przestrzegać maksymalnej temperatury otoczenia.

FAQ

• Jaki jest maksymalny czas przełączenia zestawu? Ustawiony fabrycznie czas przełączenia wynosi maksymalnie 20 sekund. Jest to typowa wartość dla rozruchu gwiazda-trójkąt, zapewniająca stabilne przejście po osiągnięciu prędkości obrotowej przez silnik.
• Jakie napięcie sterujące jest wymagane? Cewki zestawu przystosowane są do napięcia 230 V 50 Hz lub 240 V 60 Hz, prąd przemienny (sterowanie AC). Należy podać napięcie zgodne z parametrami sieci sterowniczej.
• Czy zestaw można stosować do silników o mniejszej mocy? Tak, ale należy upewnić się, że prąd znamionowy silnika w kategorii AC-3 nie przekracza 55 A. Zestaw można dostosować poprzez dobór odpowiednich nastaw i zabezpieczeń nadprądowych.
