Zestaw gwiazda-trójkąt I=45A 22kW, SDAINLM45(230V50HZ,240V60HZ) | 278386 Eaton

Alternatywny kod produktu: SDAINLM45(230V50HZ,240V60HZ)

Opis i Kluczowe Cechy

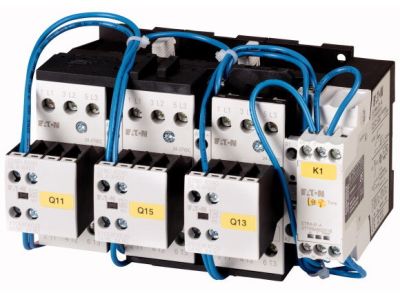

Zestaw gwiazda-trójkąt SDAINLM45 (symbol 278386) to kombinacja styczników przeznaczona do uruchamiania trójfazowych silników indukcyjnych w układzie gwiazda-trójkąt. Oferuje znamionowy prąd roboczy AC-3 45 A przy napięciu 380/400 V, co pozwala na sterowanie silnikami o mocy do 22 kW (przy 400 V) bez ryzyka przegrzania styków. Napięcie sterujące wynosi 230 V 50 Hz / 240 V 60 Hz, co ułatwia integrację z typowymi instalacjami sterowniczymi. Maksymalna częstotliwość przełączeń to 30 cykli na godzinę, a czas przełączenia między gwiazdą a trójkątem wynosi 20 s, co zapewnia bezpieczną sekwencję rozruchu.

• Znamionowy prąd roboczy AC-3 45 A (380/400 V): Umożliwia niezawodną pracę z silnikami o znacznej mocy – do 22 kW przy 400 V – bez przeciążania styków.
• Maksymalna moc silnika dla różnych napięć: 11 kW przy 230 V, 22 kW przy 400 V, 30 kW przy 500 V, 22 kW przy 690 V – elastyczność w doborze do istniejącej instalacji.
• Napięcie sterujące 230 V 50 Hz / 240 V 60 Hz: Zgodność z powszechnie stosowanymi napięciami sterowniczymi, upraszcza podłączenie do szaf sterowniczych.
• Maksymalna częstotliwość załączeń 30 na godzinę: Optymalna do typowych cykli rozruchu w aplikacjach przemysłowych, bez ryzyka przegrzania elementów.
• Maksymalny czas przełączenia 20 s: Gwarantuje bezpieczną zmianę konfiguracji połączeń silnika, chroniąc przed zwarciem przejściowym.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm bezpieczeństwa i posiada certyfikat CE. Kategoria użytkowa NAC-3 (wg danych producenta) potwierdza przystosowanie do standardowych silników indukcyjnych prądu przemiennego, obejmujących rozruch oraz wyłączanie podczas pracy.

Zastosowanie

Zestaw przeznaczony jest do montażu w szafach sterowniczych i rozdzielnicach, gdzie wymagane jest łagodne rozruch silników o dużej mocy poprzez redukcję napięcia w fazie gwiazdy. Typowe aplikacje obejmują:

• Sterowanie silnikami pomp, wentylatorów, sprężarek i innych maszyn o mocy do 22 kW (przy 400 V).
• Układy automatyki budynkowej i przemysłowej wymagające przełączania między konfiguracją gwiazdy a trójkąta.
• Instalacje, w których konieczne jest ograniczenie prądu rozruchowego i mechanicznych obciążeń układu napędowego.
• Zastosowania z częstotliwością przełączeń do 30 cykli na godzinę, np. w procesach produkcyjnych o średnim obciążeniu.

Wskazówki Montażowe

Montaż i podłączenie zestawu gwiazda-trójkąt powinny być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania i sterownicze. Elementy montuj na szynie montażowej lub płycie zgodnie z dokumentacją techniczną producenta. Przekroje przewodów dobierz do znamionowego prądu 45 A, pamiętając o odpowiednim chłodzeniu i odstępach między stycznikami. Moment dokręcania śrub zaciskowych należy stosować według zaleceń producenta. Po zmontowaniu sprawdź poprawność połączeń i wykonaj próbny rozruch.

FAQ

• Jakie napięcie sterujące jest wymagane? Napięcie sterujące wynosi 230 V 50 Hz lub 240 V 60 Hz (AC).
• Jaka jest maksymalna częstotliwość przełączeń? Maksymalnie 30 załączeń na godzinę.
• Jaki jest maksymalny czas przełączenia między gwiazdą a trójkątem? Maksymalny czas przełączenia wynosi 20 sekund.
