Zestaw gwiazda-trójkąt I=30A 15kW SDAINLM30(RDC24) SDAINLM | 100419 Eaton

Alternatywny kod produktu: SDAINLM30(RDC24)

Opis i Kluczowe Cechy

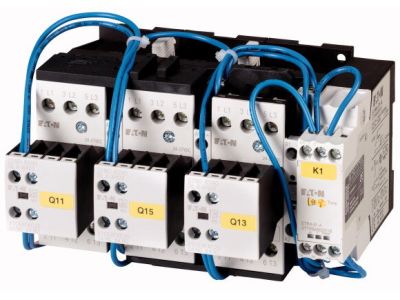

Zestaw gwiazda-trójkąt SDAINLM30(RDC24) o indeksie 100419 to gotowa kombinacja styczników przeznaczona do łagodnego rozruchu silników trójfazowych w układzie trójkąt-gwiazda. Zaprojektowany na znamionowy prąd roboczy AC-3 wynoszący 30 A (przy 400 V), umożliwia bezpieczne przełączanie obwodów nawet przy dużych obciążeniach indukcyjnych. Napięcie sterujące 24 V DC zapewnia kompatybilność z nowoczesnymi systemami automatyki. Maksymalna moc silnika to 15 kW przy napięciu 380–400 V, co czyni go odpowiednim rozwiązaniem dla wielu standardowych aplikacji przemysłowych.

• Prąd znamionowy AC-3 30 A (380–400 V): Gwarantuje pewne przełączanie obwodów silnikowych bez ryzyka przeciążenia styków, nawet przy częstotliwości załączeń do 30 cykli na godzinę.
• Moc silnika do 15 kW (400 V) i 18,5 kW (500–690 V): Elastyczność zastosowania w różnych sieciach zasilających – od niskiego do wyższego napięcia bez utraty wydajności.
• Napięcie sterujące 24 V DC: Umożliwia bezpośrednie sterowanie z przekaźników PLC, sterowników niskonapięciowych oraz układów automatyki budynkowej.
• Maksymalny czas przełączenia 20 s: Precyzyjna regulacja czasu przejścia z gwiazdy w trójkąt chroni silnik przed nagłymi skokami prądu i wydłuża jego żywotność.
• Kategoria użytkowa AC-3 (NAC-3): Przeznaczona do rozruchu i wyłączania standardowych silników indukcyjnych w trakcie pracy – spełnia wymagania najczęstszych zastosowań przemysłowych.

Zgodność z Normami

Zestaw SDAINLM30(RDC24) został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikat CE. Przeznaczony jest do pracy w sieciach niskiego napięcia, a jego parametry gwarantują bezpieczeństwo i niezawodność w typowych warunkach przemysłowych. Montaż i użytkowanie powinny odbywać się zgodnie z wytycznymi producenta oraz lokalnymi przepisami instalacyjnymi.

Zastosowanie

Kombinacja styczników w układzie gwiazda-trójkąt znajduje zastosowanie wszędzie tam, gdzie niezbędny jest łagodny rozruch silników trójfazowych, aby zminimalizować udary prądowe i mechaniczne. Idealnie sprawdza się w:

• Rozruchu i pracy ciągłej silników pomp, wentylatorów, sprężarek i taśmociągów o mocy do 15 kW (400 V) lub 18,5 kW (500–690 V).
• Zastosowaniach wymagających dużej niezawodności przy częstotliwości załączeń do 30 cykli na godzinę, np. w liniach produkcyjnych.
• Integracji z systemami sterowania niskonapięciowego (24 V DC) – idealne do współpracy z przekaźnikami, stycznikami pomocniczymi oraz modułami PLC.
• Modernizacji istniejących układów rozruchowych, gdzie wymagana jest gotowa, kompaktowa kombinacja styczników.

Wskazówki Montażowe

Montaż zestawu gwiazda-trójkąt może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do jakichkolwiek prac należy bezwzględnie odłączyć napięcie zasilające i odczekać czas niezbędny do rozładowania elementów pojemnościowych. Styczniki montuje się na szynie TH35 (DIN) zgodnie z instrukcją producenta. Przekroje przewodów należy dobrać do prądu znamionowego 30 A, a momenty dokręcania połączeń śrubowych stosować według dokumentacji technicznej (zwykle w przedziale 1,2–1,8 Nm dla zacisków głównych). Należy również zapewnić odpowiednią wentylację w szafie sterowniczej, aby uniknąć przegrzania.

FAQ

• Czy zestaw posiada podświetlenie lub sygnalizację LED? W dostarczonych danych nie ma informacji o wbudowanym podświetleniu. Zestaw SDAINLM30(RDC24) jest kombinacją styczników bez opraw świetlnych – stan pracy można kontrolować za pomocą zewnętrznych lampki sygnalizacyjnej, podłączonej do styków pomocniczych (w standardzie stycznika DILM17-10).
• Jaki jest stopień ochrony tego urządzenia? Producent nie podaje konkretnego stopnia IP dla tego zestawu. W typowej aparaturze modułowej montowanej w rozdzielnicach przyjmuje się IP20 (ochrona przed dotknięciem palcem), ale ostateczny stopień ochrony zależy od obudowy, w której zestaw zostanie zamontowany.
• Jakie napięcie sterujące jest wymagane – AC czy DC? Zestaw przeznaczony jest wyłącznie do sterowania napięciem 24 V DC (praca DC). Nie należy podawać napięcia przemiennego, ponieważ cewka styczników nie będzie działać poprawnie.
