Zestaw gwiazda-trójkąt I=30A 15kW, SDAINLM30(230V50HZ,240V60HZ) | 278361 Eaton

Alternatywny kod produktu: SDAINLM30(230V50HZ,240V60HZ)

Opis i Kluczowe Cechy

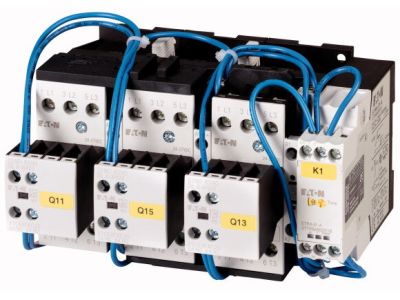

Zestaw gwiazda-trójkąt SDAINLM30 (indeks 278361) to gotowa kombinacja styczników przeznaczona do rozruchu trójfazowych silników asynchronicznych w układzie gwiazda-trójkąt. Prąd znamionowy w kategorii AC-3 wynosi 30 A przy napięciu 380–400 V, co pozwala na sterowanie silnikami o mocy do 15 kW. Napięcie sterujące 230 V 50 Hz / 240 V 60 Hz ułatwia podłączenie do typowych obwodów sterowania AC. Maksymalna częstotliwość pracy wynosi 30 załączeń na godzinę, a czas przełączenia nie przekracza 20 s – wartości dobrane do bezpiecznej i niezawodnej sekwencji przejścia między fazami rozruchu.

• Prąd znamionowy AC-3 30 A (380–400 V): umożliwia bezpieczne sterowanie silnikami o mocy 15 kW bez ryzyka przeciążenia styków.
• Maks. moc silnika (AC-3): 7,5 kW (230 V), 15 kW (400 V), 18,5 kW (500 V / 690 V) – elastyczność zastosowań przy różnych napięciach zasilania.
• Napięcie sterujące 230 V 50 Hz / 240 V 60 Hz: kompatybilność z instalacjami niskiego napięcia i typowymi układami automatyki.
• Maks. czas przełączenia 20 s: gwarantuje bezpieczną sekwencję gwiazda–trójkąt, chroniąc silnik przed zbyt szybkim przejściem.
• Kategoria użytkowa AC-3: dedykowana do rozruchu i wyłączania standardowych silników indukcyjnych podczas pracy, zgodnie z przeznaczeniem układów gwiazda–trójkąt.

Zgodność z Normami

Produkt spełnia wymagania odpowiednich norm europejskich (IEC/EN) dotyczących łączników i rozruszników silnikowych. Posiada certyfikat CE, potwierdzający zgodność z obowiązującymi dyrektywami Unii Europejskiej.

Zastosowanie

Zestaw gwiazda-trójkąt SDAINLM30 został zaprojektowany do sterowania trójfazowymi silnikami asynchronicznymi w aplikacjach wymagających zmniejszenia prądu rozruchowego. Sprawdza się w układach, gdzie kluczowe jest łagodne rozpędzanie napędu oraz ograniczenie udarów mechanicznych i prądowych.

• Sterowanie silnikami pomp, wentylatorów i sprężarek w instalacjach przemysłowych i komercyjnych.
• Rozruch maszyn wymagających płynnego przejścia z gwiazdy w trójkąt (przenośniki, mieszadła, obrabiarki).
• Automatyka budynkowa – systemy HVAC, klimatyzacja, centrale wentylacyjne z silnikami do 15 kW.
• Integracja z programowalnymi sterownikami PLC lub przekaźnikami czasowymi do sekwencyjnego przełączania faz.

Wskazówki Montażowe

Montaż zestawu musi być wykonany przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania i sterowania. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicach lub szafach sterowniczych. Przekrój przewodów należy dobrać do prądu 30 A zgodnie z obowiązującymi normami. Momenty dokręcania śrub należy stosować zgodnie z dokumentacją producenta. Czas przełączenia ustawiany jest fabrycznie – nie zmieniać bez uprzedniej weryfikacji parametrów silnika.

FAQ

• Czy zestaw posiada wbudowane podświetlenie lub sygnalizację LED? W dostarczonych danych nie przewidziano podświetlenia ani wskaźników LED. Zestaw SDAINLM30 to podstawowy układ styczników sterowanych napięciem AC – sygnalizację stanu należy realizować zewnętrznymi modułami.
• Jaki jest stopień ochrony (IP) tego zestawu? Producent nie podał stopnia ochrony dla samego zestawu. Typowo aparatura modułowa montowana w rozdzielnicy charakteryzuje się ochroną IP20 od strony czołowej; końcowa ochrona zależy od zastosowanej obudowy.
• Czy styki pracują w trybie ciągłym czy impulsowym? Styki pracują w kategorii użytkowej AC-3, co oznacza łączenie i wyłączanie silników pod obciążeniem. Zestaw przeznaczony jest do sekwencyjnego przełączania w cyklach rozruchowych (maks. 30 cykli na godzinę), nie do pracy ciągłej prądowej.
