Zestaw gwiazda-trójkąt I=22A 11kW, SDAINLM22(230V50HZ,240V60HZ) | 278336 Eaton

Alternatywny kod produktu: SDAINLM22(230V50HZ,240V60HZ)

Opis i Kluczowe Cechy

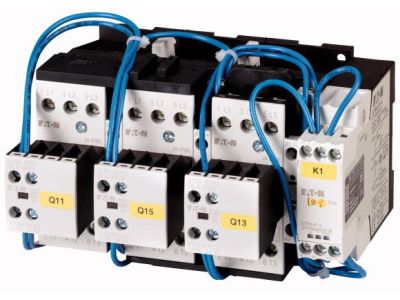

Zestaw gwiazda-trójkąt SDAINLM22 (indeks 278336) to kombinacja styczników przeznaczona do uruchamiania silników trójfazowych w układzie gwiazda-trójkąt. Oferuje znamionowy prąd roboczy AC-3 wynoszący 22 A, co pozwala na bezpieczne załączanie silników o mocy do 11 kW przy napięciu 380–690 V. Napięcie sterujące 230 V 50 Hz / 240 V 60 Hz zapewnia kompatybilność z typowymi instalacjami niskiego napięcia. Dzięki maksymalnej częstotliwości 30 załączeń na godzinę zestaw sprawdza się w standardowych aplikacjach rozruchowych.

• Znamionowy prąd roboczy AC-3: 22 A (przy 380–400 V): gwarantuje bezpieczne przełączanie silników indukcyjnych o znacznej mocy bez ryzyka przeciążenia styków.
• Moc silnika do 11 kW w zakresie 380–690 V AC-3: umożliwia zastosowanie w instalacjach o różnych poziomach napięcia zasilania bez konieczności zmiany zestawu.
• Napięcie sterujące 230 V 50 Hz / 240 V 60 Hz: dopasowane do standardowych obwodów sterowania AC, ułatwia integrację z istniejącą aparaturą.
• Maksymalna częstotliwość łączeń: 30 cykli na godzinę: odpowiednia dla typowych rozruchów silników w układach gwiazda-trójkąt, zapewnia trwałość mechanizmu.
• Maksymalny czas przełączenia: 20 s: chroni silnik przed przedłużonym rozruchem i ogranicza obciążenie termiczne styczników.

Zgodność z Normami

Zestaw gwiazda-trójkąt SDAINLM22 spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikację CE. Zaprojektowano go z myślą o bezpiecznej eksploatacji w instalacjach niskiego napięcia, zgodnie z kategorią użytkową AC-3 (standardowe silniki indukcyjne).

Zastosowanie

Zestaw przeznaczony jest do sterowania trójfazowymi silnikami indukcyjnymi w układzie gwiazda-trójkąt, zapewniając redukcję prądu rozruchowego. Sprawdza się w następujących scenariuszach:

• Rozruch silników pomp, wentylatorów, sprężarek w przemyśle i budynkach komercyjnych.
• Automatyczne sekwencje przełączania w szafach sterowniczych maszyn i urządzeń.
• Impulsowe sterowanie załączaniem silników za pośrednictwem przekaźników PLC lub styczników pomocniczych.
• Instalacje wymagające ograniczenia udarów prądowych przy starcie silników o mocy do 11 kW.

Wskazówki Montażowe

Montaż zestawu powinien być wykonany przez wykwalifikowany personel posiadający uprawnienia SEP. Urządzenie przeznaczone jest do zabudowy na szynie TH35 (DIN) w rozdzielnicy. Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilania. Moment dokręcania śrub zacisków oraz przekrój przewodów dobierz zgodnie z dokumentacją producenta i obowiązującymi przepisami (prąd znamionowy 22 A). Zachowaj wymagane odstępy izolacyjne i warunki chłodzenia.

FAQ

• Jakie napięcie sterujące ma zestaw SDAINLM22? Napięcie sterujące wynosi 230 V przy częstotliwości 50 Hz lub 240 V przy 60 Hz (sterowanie AC).
• Jaka jest kategoria użytkowa tego zestawu? Zestaw jest sklasyfikowany w kategorii AC-3, przeznaczony do rozruchu i wyłączania standardowych silników indukcyjnych w trakcie pracy.
• Jaki jest maksymalny czas przełączenia w układzie gwiazda-trójkąt? Maksymalny czas przełączenia wynosi 20 sekund – należy go uwzględnić w sekwencji sterowania, aby uniknąć przeciążeń.
