Zestaw gwiazda-trójkąt I=16A 7,5kW, SDAINLM16(230V50HZ,240V60HZ) | 278311 Eaton

Alternatywny kod produktu: SDAINLM16(230V50HZ,240V60HZ)

Opis i Kluczowe Cechy

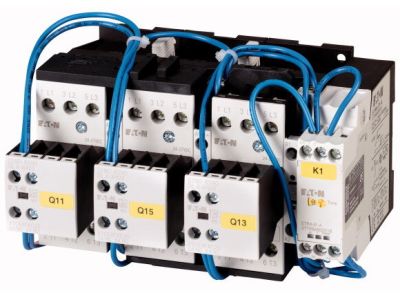

Zestaw gwiazda-trójkąt SDAINLM16 (symbol 278311) to kompletna kombinacja styczników przeznaczona do uruchamiania trójfazowych silników indukcyjnych w układzie gwiazda-trójkąt. Produkt firmy SDAINL zapewnia znamionowy prąd roboczy AC-3 wynoszący 16 A (380–400 V) oraz maksymalną moc silnika 7,5 kW dla zakresu napięć 380–690 V. Sterowanie odbywa się napięciem 230 V 50 Hz / 240 V 60 Hz, a maksymalna częstotliwość pracy to 30 załączeń na godzinę. Zestaw przeznaczony jest do montażu na szynie TH35, co ułatwia instalację w rozdzielnicach modułowych.

• Prąd znamionowy AC-3 Ie = 16 A (380–400 V): gwarantuje bezpieczną pracę przy rozruchu i wyłączaniu standardowych silników indukcyjnych, zapewniając trwałość styków.
• Moc silnika do 7,5 kW (380–690 V): umożliwia sterowanie szeroką gamą odbiorników przemysłowych bez konieczności stosowania dodatkowego osprzętu.
• Napięcie sterujące 230 V 50 Hz / 240 V 60 Hz: kompatybilne z typowymi obwodami sterowania w instalacjach budynkowych i przemysłowych.
• Maksymalna częstotliwość pracy 30 załączeń na godzinę: optymalizuje żywotność zestawu w aplikacjach o średniej intensywności pracy.
• Czas przełączania maks. 20 s: zapewnia prawidłową sekwencję przejścia z gwiazdy w trójkąt, chroniąc silnik przed przeciążeniami rozruchowymi.

Zgodność z Normami

Zestaw gwiazda-trójkąt SDAINLM16 spełnia wymagania europejskich norm dotyczących łączników niskiego napięcia oraz kategorii użytkowej AC-3. Produkt posiada oznaczenie CE, co potwierdza zgodność z obowiązującymi dyrektywami i standardami bezpieczeństwa. Przeznaczony do montażu w rozdzielnicach zgodnie z przepisami branżowymi.

Zastosowanie

Zestaw styczników przeznaczony jest do sterowania trójfazowymi silnikami indukcyjnymi w układzie gwiazda-trójkąt. Sprawdza się w aplikacjach wymagających ograniczenia prądu rozruchowego oraz płynnego przejścia do pracy w trójkącie.

• Rozruch silników pomp, wentylatorów i sprężarek w instalacjach przemysłowych.
• Sterowanie napędami w maszynach produkcyjnych o mocy do 7,5 kW.
• Automatyka budynkowa – rozruch silników w systemach HVAC i klimatyzacji.
• Zastosowanie w układach przełączania gwiazda-trójkąt w rozdzielnicach sterowniczych.

Wskazówki Montażowe

Montaż i podłączenie zestawu gwiazda-trójkąt może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie należy zamontować na szynie TH35 (DIN) w rozdzielnicy. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania i zabezpiecz przed przypadkowym załączeniem. Przekrój przewodów dobierz do prądu znamionowego 16 A oraz spodziewanego obciążenia. Momenty dokręcania śrub zacisków stosuj zgodnie z dokumentacją producenta. Zachowaj odstępy izolacyjne i wentylację zgodnie z wymogami dla aparatury modułowej.

FAQ

• Czy zestaw posiada podświetlenie lub sygnalizację LED? W danych produktu nie wskazano wbudowanego podświetlenia. Do sygnalizacji stanu pracy zaleca się zastosowanie oddzielnych lampek sygnalizacyjnych lub modułów LED montowanych na szynie.
• Jaki jest stopień ochrony zestawu? W specyfikacji nie podano konkretnego stopnia IP. Standardowo aparatura modułowa przeznaczona do montażu w rozdzielnicy osiąga ochronę IP20 (ochrona przed dotykiem palcem). Po zamontowaniu w szafie sterowniczej ochrona zależy od obudowy.
• W jakim trybie pracy działają styki zestawu? Kategoria użytkowa to AC-3, co oznacza łączenie standardowych silników indukcyjnych – rozruch i wyłączanie w trakcie pracy. Styki przystosowane są do prądów rozruchowych nawet kilkukrotnie wyższych od prądu znamionowego.
