Zestaw gwiazda-trójkąt I=115A 55kW, SDAINLM115(230V50HZ,240V60HZ) SDAINLM | 239963 Eaton

Alternatywny kod produktu: SDAINLM115(230V50HZ,240V60HZ)

Opis i Kluczowe Cechy

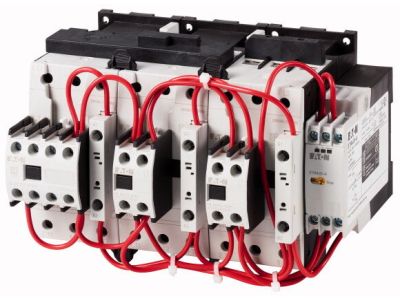

Zestaw gwiazda-trójkąt SDAINLM115 (symbol 239963) to kompletna kombinacja styczników przeznaczona do rozruchu silników trójfazowych w układzie gwiazda-trójkąt. Zaprojektowany dla prądu znamionowego roboczego AC-3 wynoszącego 115 A przy 380–400 V, co zapewnia bezpieczną pracę silników o mocy do 55 kW w tej samej klasie napięcia. Sterowanie odbywa się napięciem 230 V 50 Hz / 240 V 60 Hz, co ułatwia integrację z typowymi obwodami sterowniczymi.

• Prąd znamionowy AC-3 115 A (380–400 V): Gwarantuje niezawodne załączanie i wyłączanie silników indukcyjnych w kategorii AC-3 bez ryzyka przegrzania styków.
• Moc silnika 55 kW przy 380–400 V: Umożliwia bezpośredni rozruch silników o dużej mocy, typowych w przemyśle i infrastrukturze.
• Napięcie sterujące 230 V 50/60 Hz: Standardowe napięcie cewek, łatwe do podłączenia w istniejących instalacjach sterowniczych.
• Maks. częstotliwość łączeń 30 załączeń/h: Odpowiednia do cykli rozruchowych w pompach, wentylatorach i innych maszynach o umiarkowanej dynamice pracy.
• Maksymalny czas przełączenia 20 s: Zapewnia bezpieczną sekwencję przejścia z gwiazdy w trójkąt, chroniąc silnik przed przeciążeniami.

Zgodność z Normami

Zestaw został zaprojektowany zgodnie z obowiązującymi normami europejskimi dotyczącymi łączników elektrycznych i posiada certyfikat CE. Produkt spełnia wymagania dyrektyw niskonapięciowej (LVD) oraz kompatybilności elektromagnetycznej (EMC).

Zastosowanie

Zestaw gwiazda-trójkąt SDAINLM115 służy do automatycznego rozruchu trójfazowych silników indukcyjnych, ograniczając prąd rozruchowy i moment obrotowy. Znajduje zastosowanie w instalacjach przemysłowych i komercyjnych.

• Sterowanie silnikami pomp, wentylatorów, sprężarek i przenośników o mocy do 55 kW (przy 400 V).
• Rozruch silników w układach automatyki budynkowej (klimatyzacja, centrale wentylacyjne).
• Impulsowe załączanie styczników i przekaźników w szafach sterowniczych z wykorzystaniem sekwencji czasowej.
• Instalacje wymagające redukcji prądu rozruchowego w celu ochrony sieci zasilającej i elementów wykonawczych.

Wskazówki Montażowe

Montaż zestawu może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilania i sterowania. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy lub szafie sterowniczej. Przekrój przewodów należy dobrać do prądu 115 A zgodnie z normami instalacyjnymi. Momenty dokręcania śrub zacisków należy stosować zgodnie z dokumentacją producenta (zalecany moment: 2–3 Nm dla przewodów Cu). Należy zapewnić odpowiednią wentylację – odległość od innych urządzeń min. 10 cm.

FAQ

• Czy zestaw zawiera styczniki pomocnicze lub sygnalizację? W skład zestawu wchodzą styczniki główne niezbędne do realizacji układu gwiazda-trójkąt. W danych katalogowych nie podano wyposażenia w styki pomocnicze ani moduły sygnalizacyjne – w razie potrzeby można je dobrać osobno.
• Jaki jest stopień ochrony obudowy zestawu? W dostarczonej dokumentacji nie określono stopnia IP. Standardowo aparaty montowane wewnątrz rozdzielnic mają ochronę IP20 wynikającą z konstrukcji rozdzielnicy – przed zabrudzeniem i wilgocią chroni obudowa szafy.
• Czy napięcie sterujące może być inne niż 230 V AC? Producent przewidział sterowanie wyłącznie napięciem 230 V 50 Hz / 240 V 60 Hz. Nie należy podłączać innego napięcia – grozi to uszkodzeniem cewek styczników.
