Zestaw do zakładania uziemiaczy przenośnych na liniach izol. nn, Al/Cu25-150mm2 ,25-95mm2, ST208.57 | ST208.57 Ensto

Opis i Kluczowe Cechy

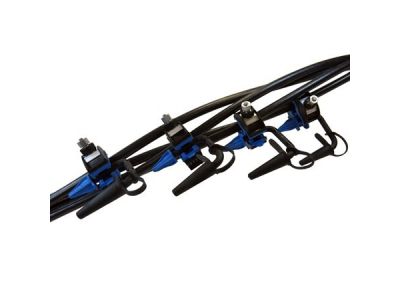

Zestaw ST208.57 marki ENSTO to profesjonalne rozwiązanie systemowe zaprojektowane do bezpiecznego i efektywnego zakładania uziemiaczy przenośnych na izolowanych liniach napowietrznych niskiego napięcia (nn). W skład kompletnego zestawu wchodzą 4 zaciski przebijające izolację typu SLIW57 oraz 4 izolowane rożki uziemiające. Zaciski SLIW57 umożliwiają pracę na przewodach głównych o przekroju od 25 mm² do 150 mm² (Al/Cu) oraz przewodach odgałęźnych o przekroju od 25 mm² do 95 mm², co zapewnia szerokie spektrum zastosowań w modernizacji i serwisowaniu sieci elektroenergetycznych.

Kluczowym elementem zestawu są rożki uziemiające wyposażone w zdejmowane osłonki odizolowanej części. Taka konstrukcja pozwala na zachowanie wysokiego poziomu bezpieczeństwa podczas normalnej eksploatacji linii, jednocześnie umożliwiając szybki dostęp do punktu uziemiającego w trakcie prac serwisowych. Zastosowanie technologii przebijającej izolację eliminuje konieczność czasochłonnego zdejmowania powłoki izolacyjnej z przewodów, co znacząco skraca czas przestoju sieci i minimalizuje ryzyko uszkodzenia żył roboczych.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami obowiązującymi w sektorze elektroenergetycznym, co gwarantuje niezawodność w trudnych warunkach atmosferycznych. Zaciski SLIW57 spełniają wymagania dotyczące odporności na korozję oraz wytrzymałości mechanicznej, co jest kluczowe dla zachowania ciągłości parametrów elektrycznych punktu uziemiającego. Izolacja rożków oraz osłonki są wykonane z materiałów odpornych na promieniowanie UV oraz starzenie termiczne, co potwierdza wysoką jakość komponentów dostarczanych przez firmę ENSTO.

Zastosowanie

Zestaw ST208.57 znajduje zastosowanie przede wszystkim w:

• Pracach konserwacyjnych i remontowych na izolowanych liniach napowietrznych niskiego napięcia.
• Zabezpieczaniu miejsca pracy elektryków poprzez skuteczne uziemienie odcinków linii.
• Budowie nowych przyłączy, gdzie wymagane jest przygotowanie punktów pod uziemiacze przenośne stosowane w liniach gołych.
• Systemach elektroenergetycznych wykorzystujących przewody Al/Cu o przekrojach od 25 mm² do 150 mm².

Wskazówki Montażowe

Podczas montażu zestawu ST208.57 należy zwrócić szczególną uwagę na następujące aspekty techniczne:

• Moment dokręcania: Zaciski SLIW57 posiadają śrubę ze zrywalnym łbem, co gwarantuje uzyskanie optymalnej siły docisku i prawidłowe przebicie izolacji bez ryzyka uszkodzenia przewodu.
• Pozycjonowanie: Rożki uziemiające powinny być zamontowane w sposób umożliwiający swobodny dostęp dla personelu obsługującego uziemiacze przenośne.
• Bezpieczeństwo: Przed przystąpieniem do montażu należy upewnić się, że dobrane przekroje przewodów mieszczą się w zakresie roboczym zacisku (25-150 mm² dla linii głównej).
• Osłonki: Po zakończeniu prac uziemiających należy każdorazowo założyć osłonki na rożki, aby przywrócić pełną ochronę izolacyjną punktu styku.

FAQ

• Czy zestaw można stosować zarówno na przewodach aluminiowych, jak i miedzianych? Tak, zaciski SLIW57 są przystosowane do pracy z przewodami Al oraz Cu w podanych zakresach przekrojów.
• Ile punktów uziemiających można stworzyć z jednego zestawu? Zestaw zawiera 4 komplety (zacisk + rożek), co pozwala na przygotowanie pełnego uziemienia dla linii 4-przewodowej.
• Czy osłonki rożków są elementem wymiennym? Tak, rożki posiadają zdejmowane osłonki, które chronią część stykową przed zabrudzeniem i wpływem czynników zewnętrznych, gdy uziemiacz nie jest podłączony.
