Zestaw do zabudowy aparatury modułowej 2x12 M 300x250mm, Univers N HC | UC21MG Hager

Opis i Kluczowe Cechy

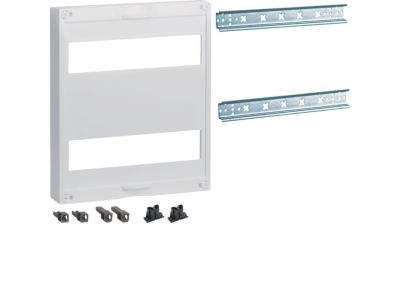

Zestaw do zabudowy aparatury modułowej UC21MG z serii Univers N HC to kompaktowa rama o wymiarach 300x250mm, przeznaczona do montażu w szafach rozdzielczych i licznikowych. Dzięki konfiguracji 2x12 modułów (48 miejsc modułowych o szerokości 17,5 mm każde) pozwala na elastyczne rozmieszczenie wyłączników, styczników, przycisków i innych urządzeń modułowych, optymalizując przestrzeń w rozdzielnicy.

• 2x12 miejsc modułowych: możliwość zabudowy do 48 aparatów modułowych w jednej ramie, co zwiększa gęstość montażu i oszczędza miejsce w szafie.
• Wymiary 300 x 250 mm: standardowy format pasujący do większości obudów i szaf rozdzielczych, ułatwia integrację z istniejącą infrastrukturą.
• Kompatybilność z serią Univers: dedykowany do systemu szaf Univers N HC, zapewnia spójność mechaniczną i szybki montaż bez konieczności dodatkowych modyfikacji.
• Przeznaczenie do rozdzielnic dystrybucyjnych i szaf licznikowych: wszechstronne zastosowanie w instalacjach budynków mieszkalnych, komercyjnych i przemysłowych.
• Wykonanie z materiałów wysokiej jakości: trwała konstrukcja odporna na obciążenia mechaniczne i termiczne podczas pracy aparatury.

Zgodność z Normami

Zestaw UC21MG został zaprojektowany zgodnie z obowiązującymi normami europejskimi i posiada certyfikat CE. Przeznaczony jest do montażu w rozdzielnicach niskiego napięcia spełniających wymagania normy PN-EN 61439 (brak szczegółowego numeru normy w danych producenta – w razie wątpliwości należy sprawdzić dokumentację szafy nadrzędnej).

Zastosowanie

Zestaw do zabudowy UC21MG stanowi uniwersalną platformę montażową dla aparatury modułowej w szafach rozdzielczych i licznikowych. Sprawdza się w różnych scenariuszach instalacyjnych:

• Budowa rozdzielnic głównych i podrozdzielnic w budynkach mieszkalnych, biurowych oraz przemysłowych.
• Montaż w szafach licznikowych, gdzie wymagane jest umieszczenie liczników energii, wyłączników nadprądowych i zabezpieczeń.
• Tworzenie systemów sterowania i automatyki budynkowej – miejsce dla styczników, przekaźników modułowych i sterowników PLC.
• Rozbudowa istniejących instalacji – łatwe dodawanie nowych obwodów bez konieczności wymiany całej szafy.

Wskazówki Montażowe

Montaż zestawu UC21MG może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania. Ramę montuje się w szafie rozdzielczej za pomocą elementów mocujących dostarczonych przez producenta (lub zgodnie z instrukcją szafy). Aparaturę modułową instaluje się na standardowej szynie TH35 (DIN) wewnątrz ramy. Przekrój przewodów oraz moment dokręcania śrub zacisków aparatury należy dobrać zgodnie z dokumentacją producenta poszczególnych urządzeń. Należy zachować odpowiednie odstępy izolacyjne i wentylacyjne.

FAQ

• Czy zestaw UC21MG zawiera aparaturę modułową (wyłączniki, styczniki)? Nie, jest to wyłącznie rama do zabudowy – umożliwia montaż aparatów modułowych (sprzedawanych osobno) w standardowym formacie 17,5 mm.
• Jaki jest stopień ochrony IP zestawu? Stopień ochrony zależy od szafy, w której rama jest montowana. Sama rama nie ma określonego IP – należy dobrać obudowę o wymaganym IP dla danego środowiska (np. IP54 dla instalacji zewnętrznych).
• Czy można montować zestaw na szynie TH35 bez szafy? Nie, zestaw UC21MG jest przystosowany do montażu wewnątrz szaf rozdzielczych lub licznikowych. Nie stanowi samodzielnej obudowy – wymaga osłony zapewniającej ochronę przed dotykiem i warunkami środowiska.
