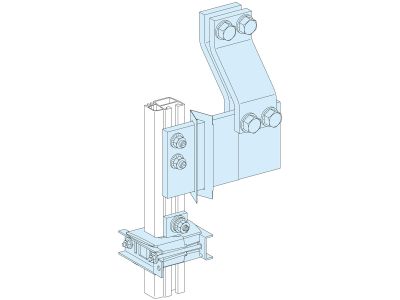

Zestaw do podłączenia szyny PEN LINERGY PION. PSet | LVS04656 Schneider Electric

Opis i Kluczowe Cechy

Zestaw PEN LINERGY PION. PSet to kompletne rozwiązanie do wydajnej i bezpiecznej dystrybucji energii elektrycznej w systemach opartych o listwę zaciskową Linergy TB i obudowę PrismaSeT P. Zestaw zawiera wszystkie niezbędne elementy do podłączenia szyny PEN w układzie pionowym, zapewniając niezawodność i spełnienie wymagań norm bezpieczeństwa.

• Podłączenie pionowe PEN do 1600 A: Umożliwia efektywną dystrybucję prądu w systemach wysokich mocy, zachowując kompaktowe wymiary i wysoką niezawodność połączeń.
• 4 izolacyjne wsporniki: Zapewniają stabilne mocowanie szyny PEN oraz izolację od obudowy, eliminując ryzyko zwarć i wyładowań łukowych.
• Neutralne urządzenie odłączające: Pozwala na bezpieczne odłączanie obwodu PEN podczas prac konserwacyjnych lub awaryjnych bez konieczności demontażu całego systemu.
• Kompatybilność z Linergy TB i PrismaSeT P: Zapewnia pełną integrację z systemami dystrybucji energii firmy Schneider Electric, gwarantując zgodność i optymalną współpracę.
• Zastosowanie w instalacjach wysokoprądowych: Idealny do rozdzielnic niskiego napięcia, szaf przemysłowych i instalacji energetycznych wymagających niezawodnego podłączenia szyny PEN.

Zgodność z Normami

Zestaw spełnia wymagania norm europejskich dotyczących instalacji elektrycznych, w tym normy EN 61439-1 i EN 61439-2 dla rozdzielnic i sterowników. Posiada oznaczenie CE, potwierdzające zgodność z dyrektywami Unii Europejskiej w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Zestaw PEN LINERGY PION. PSet jest dedykowany do profesjonalnych instalacji elektrycznych, gdzie wymagane jest bezpieczne i wydajne podłączenie szyny PEN w układzie pionowym.

• Podłączenie szyny PEN w rozdzielnicach niskiego napięcia opartych o Linergy TB.
• Integracja z obudowami PrismaSeT P w systemach dystrybucji energii Schneider Electric.
• Stosowanie w instalacjach przemysłowych i energetycznych wymagających wysokiej niezawodności i bezpieczeństwa.
• Modernizacja istniejących instalacji poprzez wymianę starszych systemów podłączenia PEN na nowoczesne, izolowane rozwiązania.

Wskazówki Montażowe

Montaż zestawu powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem wszelkich zasad bezpieczeństwa. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Szynę PEN należy zamocować w izolacyjnych wspornikach, zapewniając odpowiedni docisk i stabilność. Neutralne urządzenie odłączające musi być zainstalowane zgodnie z dokumentacją techniczną, z zachowaniem minimalnych odstępów izolacyjnych. Po zakończeniu montażu należy przeprowadzić pomiary rezystancji izolacji i sprawdzić poprawność połączeń.

FAQ

• Czy zestaw jest kompatybilny z innymi systemami niż Linergy TB? Zestaw został zaprojektowany do współpracy z listwą zaciskową Linergy TB i obudową PrismaSeT P. Dla innych systemów zaleca się weryfikację kompatybilności z producentem.
• Jakie jest maksymalne obciążenie prądowe zestawu? Zestaw umożliwia podłączenie szyny PEN o maksymalnym prądzie do 1600 A.
• Czy zestaw zawiera wszystkie niezbędne elementy do montażu? Tak, zestaw obejmuje 4 izolacyjne wsporniki oraz neutralne urządzenie odłączające – kompletne rozwiązanie do pionowego podłączenia szyny PEN.
