Zestaw do montażu pionowego MCCB x160, H300 L500, Orion+ system C | FL372A Hager

Opis i Kluczowe Cechy

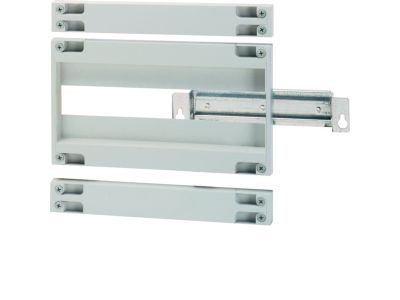

Zestaw do montażu pionowego MCCB x160, H300 L500, Orion+ system C (symbol FL372A) to dedykowany element konstrukcyjny przeznaczony do zabudowy wyłączników MCCB o prądzie znamionowym do 160 A w szafach rozdzielczych. Jego wysokość 300 mm i długość 500 mm zapewniają dopasowanie do określonych konfiguracji obudów, skracając czas montażu i gwarantując stabilne osadzenie aparatu.

• Wymiary H300 / L500: precyzyjnie dobrane do systemu Orion+ C, umożliwiają szybkie i powtarzalne mocowanie wyłącznika w pionie.
• Dedykowany do MCCB 160 A: konstrukcja zestawu została zaprojektowana pod kątem wyłączników o prądzie do 160 A, co zapewnia mechaniczną kompatybilność i sztywność.
• System Orion+ C: element składowy ujednoliconej rodziny rozdzielnic i akcesoriów, ułatwiający rozbudowę i modyfikację szafy bez dodatkowej obróbki.
• Element konstrukcyjny obudowy: pełni funkcję nośną i pozycjonującą, zastępując indywidualne mocowanie i podnosząc jakość finalnego montażu.
• Szybka instalacja: przeznaczony do montażu w zależności od konfiguracji szafy, redukuje pracochłonność przy zabudowie aparatów MCCB.

Zgodność z Normami

Zestaw FL372A został zaprojektowany zgodnie z wymaganiami europejskich norm dla komponentów szaf rozdzielczych oraz posiada oznaczenie CE. Jego konstrukcja i wymiary są dostosowane do systemu Orion+ C, co gwarantuje spełnienie standardów bezpieczeństwa i funkcjonalności w typowych instalacjach elektrycznych.

Zastosowanie

Zestaw montażowy jest przeznaczony do stosowania w rozdzielnicach głównych i podrozdzielnicach, gdzie wymagany jest pewny i powtarzalny montaż wyłączników MCCB w układzie pionowym.

• Montaż wyłączników MCCB 160 A w szafach rozdzielczych Orion+ system C.
• Zabudowa aparatów w przemysłowych tablicach rozdzielczych i sterowniczych.
• Modernizacja istniejących obudów – ujednolicenie mocowań w ramach systemu Orion+.
• Konfigurowanie rozdzielnic w budynkach użyteczności publicznej oraz obiektach przemysłowych.

Wskazówki Montażowe

Montaż zestawu powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w szafie. Element mocuje się na szynie TH-35 (DIN) lub płycie montażowej zgodnie z dokumentacją techniczną producenta. Przekrój przewodów ochronnych i roboczych należy dobrać do prądu znamionowego wyłącznika. Moment dokręcania śrub mocujących – według danych zawartych w instrukcji zestawu. Przed rozpoczęciem prac upewnić się, że obudowa jest odpowiednio uziemiona.

FAQ

• Czy zestaw pasuje do wszystkich wyłączników MCCB 160 A? Zestaw FL372A jest dedykowany do systemu Orion+ C oraz wyłączników o szerokości i rozstawie otworów zgodnym z tym systemem. Przed zakupem zalecamy weryfikację kompatybilności z konkretnym modelem MCCB.
• Jakie są dokładne wymiary zestawu? Wysokość wynosi 300 mm, długość 500 mm. Szerokość oraz głębokość są dostosowane do modułowej budowy szaf Orion+ C i mogą się różnić w zależności od konfiguracji – szczegółowe dane znajdują się w karcie katalogowej producenta.
• Czy w zestawie znajdują się elementy złączne (śruby, nakrętki)? W skład zestawu wchodzą elementy konstrukcyjne niezbędne do pionowego montażu MCCB. Kompletność osprzętu montażowego oraz ewentualne akcesoria dodatkowe należy sprawdzić w dokumentacji produktu (instrukcji lub rysunku złożeniowym).
