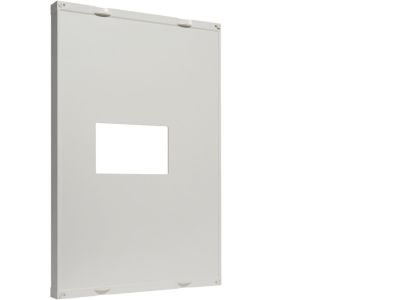

Zestaw dla wyłącz. mocy 1250/1600A LSI z przyłączem FC 750x500mm, Univers N HC | UC52LE7 Hager

Opis i Kluczowe Cechy

Zestaw UC52LE7 przeznaczony do wyłączników mocy w zakresie 1250/1600 A z wyzwalaczem LSI, wyposażony w przyłącze FC o wymiarach 750x500 mm. Dedicated do systemu szaf Univers N HC, zapewnia kompletną infrastrukturę do bezpiecznej dystrybucji energii w rozdzielnicach głównych i szafach licznikowych. Konstrukcja umożliwia łatwe i pewne połączenie wyłącznika z obwodami, minimalizując ryzyko błędów montażowych.

• Zakres prądowy 1250/1600 A: kompatybilność z wyłącznikami mocy o dużym obciążeniu, gwarantująca niezawodne zabezpieczenie przed przeciążeniem i zwarciem w wymagających instalacjach przemysłowych.
• Przyłącze FC 750x500 mm: elastyczne połączenie o odpowiednim przekroju i długości, ułatwiające prowadzenie przewodów oraz montaż w ograniczonej przestrzeni szafy.
• System szaf Univers N HC: optymalne dopasowanie do dedykowanych obudów, co skraca czas instalacji i zapewnia spójność mechaniczną całej rozdzielnicy.
• Kompletny zestaw montażowy: wszystkie niezbędne elementy łącznikowe i mocujące w jednym opakowaniu, ograniczające ryzyko braków podczas prac instalacyjnych.
• Przeznaczenie do wyłączników LSI: współpraca z wyzwalaczem o charakterystyce LSI (przeciążenie, zwarcie, selektywność) zapewnia selektywną ochronę obwodów.

Zgodność z Normami

Zestaw zaprojektowany zgodnie z obowiązującymi normami europejskimi i standardami DIN. Posiada oznaczenie CE, potwierdzające spełnienie wymogów bezpieczeństwa i kompatybilności elektromagnetycznej. Montaż i eksploatacja zgodnie z wytycznymi producenta gwarantują niezawodną pracę w instalacjach niskiego napięcia.

Zastosowanie

Zestaw UC52LE7 jest dedykowany do budowy rozdzielnic dystrybucyjnych oraz szaf licznikowych w systemie Univers N HC. Znajduje zastosowanie wszędzie tam, gdzie wymagane jest bezpieczne przyłączenie wyłącznika mocy o dużym prądzie znamionowym.

• Rozdzielnice główne w obiektach przemysłowych i komercyjnych – zabezpieczenie linii zasilających transformatory, rozdzielnice piętrowe.
• Szafy licznikowe w budynkach wielorodzinnych i użyteczności publicznej – przyłączenie wyłącznika przedlicznikowego.
• Instalacje wymagające selektywności ochrony – współpraca z wyłącznikami LSI w układach hierarchicznych.
• Modernizacje i rozbudowy istniejących rozdzielnic – szybkie wdrożenie gotowego zestawu przyłączeniowego.

Wskazówki Montażowe

Montaż zestawu może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie przeznaczone jest do montażu wewnątrz szafy na płycie montażowej lub dedykowanych profilach systemu Univers. Wszystkie połączenia śrubowe należy dokręcać zgodnie z momentami podanymi w dokumentacji producenta. Przekrój przewodów przyłączanych do zestawu musi być dobrany do maksymalnego prądu wyłącznika (1250/1600 A) oraz warunków zwarciowych w instalacji. Przed uruchomieniem sprawdzić poprawność polaryzacji i stan izolacji.

FAQ

• Czy zestaw zawiera wyłącznik mocy? Nie, zestaw UC52LE7 jest przeznaczony dla wyłącznika mocy 1250/1600 A LSI – stanowi kompletne przyłącze i akcesoria montażowe, wyłącznik należy zamówić osobno.
• Jakie wymiary szafy są wymagane? Zestaw zaprojektowano do systemu szaf Univers N HC; przyłącze FC ma wymiary 750x500 mm, co wymaga minimalnej głębokości i szerokości szafy zgodnej z dokumentacją systemu.
• Czy zestaw jest odporny na warunki atmosferyczne? Zestaw przeznaczony jest do montażu wewnątrz szaf rozdzielczych w suchych pomieszczeniach. Stopień ochrony zależy od obudowy – w standardowych warunkach wymagana jest obudowa o IP co najmniej 30.
