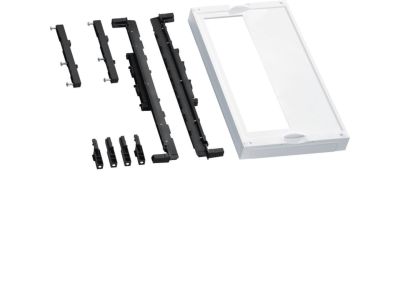

Zestaw dla 4 rozłącz.listw. NH00 na system szyn 60mm dół 450x250mm, Univers N HC | UC31L60 Hager

Opis i Kluczowe Cechy

Zestaw UC31L60 firmy Univers to dedykowany element montażowy przeznaczony do instalacji czterech rozłączników listwowych typu NH00 w systemie szyn 60 mm (dolny odpływ). Wymiary płyty wynoszą 450 x 250 mm, co zapewnia kompaktowe rozmieszczenie aparatury w szafach rozdzielczych. Produkt wchodzi w skład systemu szaf Univers N HC, gwarantując spójność konstrukcyjną i łatwy montaż.

• System szyn 60 mm (dolny odpływ): Umożliwia szybkie i uporządkowane podłączenie przewodów odpływowych w rozdzielnicach dystrybucyjnych, oszczędzając czas instalacji.
• Montaż 4 rozłączników NH00: Pozwala na zgrupowanie czterech bezpiecznikowych odłączników w jednym miejscu, co zwiększa przejrzystość szafy i ułatwia serwisowanie.
• Wymiary 450 x 250 mm: Kompaktowa płyta dopasowana do typowych wnęk szaf Univers, optymalizująca wykorzystanie przestrzeni wewnątrz rozdzielnicy.
• Kompatybilność z serią Univers N HC: Zestaw jest integralną częścią systemu obudów, co zapewnia bezproblemowe mocowanie i estetyczny wygląd instalacji.
• Konstrukcja dedykowana do rozłączników NH00: Precyzyjne otwory i mocowania gwarantują stabilne osadzenie aparatury bez konieczności dodatkowej obróbki mechanicznej.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z ogólnymi wymaganiami norm europejskich oraz standardami DIN obowiązującymi w budowie rozdzielnic niskiego napięcia. Posiada oznaczenie CE, potwierdzające spełnienie zasadniczych wymogów bezpieczeństwa. Ze względu na charakter elementu montażowego, nie podlega on dodatkowym certyfikacjom elektrycznym.

Zastosowanie

Zestaw UC31L60 przeznaczony jest do zabudowy w szafach rozdzielczych systemu Univers N HC. Najczęściej znajduje zastosowanie w rozdzielnicach dystrybucyjnych oraz szafach licznikowych, gdzie wymagane jest grupowanie odłączników bezpiecznikowych NH00.

• Instalacja w rozdzielnicach głównych budynków mieszkalnych i przemysłowych.
• Scentralizowane rozmieszczenie bezpieczników NH00 w szafach licznikowych.
• Modernizacja istniejących rozdzielnic – wymiana lub dodanie zestawu odłączników w standardzie szyn 60 mm.
• Budowa rozdzielnic dystrybucyjnych w systemie Univers N HC – kompletacja z obudową, szynami i akcesoriami.

Wskazówki Montażowe

Montaż zestawu UC31L60 może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie od szafy. Płytę mocuje się do wsporników lub profili w szafie Univers przy użyciu dostarczonych elementów (wg dokumentacji producenta). Rozłączniki NH00 należy montować zgodnie z zaleceniami ich producenta, zwracając uwagę na prawidłowy docisk styków i moment dokręcania śrub (wartości podane w instrukcji aparatów). Przekrój przewodów przyłączeniowych dobrać do prądu znamionowego zastosowanych bezpieczników. W szafie zachować wymagane odstępy izolacyjne oraz zapewnić swobodny przepływ powietrza dla odprowadzenia ciepła.

FAQ

• Jaki typ rozłączników można zamontować na tym zestawie? Zestaw przeznaczony jest wyłącznie dla rozłączników listwowych (bezpiecznikowych) typu NH00. Nie jest kompatybilny z innymi wielkościami NH (np. NH1, NH2) bez dodatkowych adapterów.
• Czy zestaw UC31L60 posiada stopień ochrony IP? Nie – jest to element konstrukcyjny (płyta montażowa) bez własnego stopnia ochrony. IP całej szafy zależy od zastosowanej obudowy i uszczelnień.
• Czy do montażu potrzebne są specjalne narzędzia? Do osadzenia płyty w szafie Univers wystarczą standardowe narzędzia monterskie (np. śrubokręt, klucz). Mocowanie rozłączników wymaga jedynie śrub z łbem płaskim lub imbusowym w zależności od modelu aparatu.
