Zestaw adapterów P-PoE1, PoE ze złączami typu RJ45 i 2.1/5.5 Zestaw P-PoE1 służy transmisji sygnału | P-POE1 Pulsar

Opis i Kluczowe Cechy

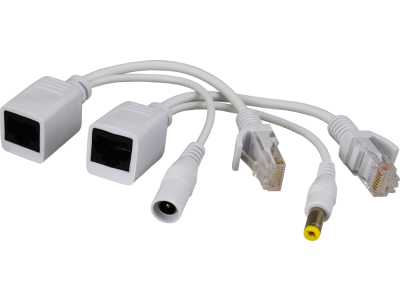

Zestaw adapterów P-PoE1 marki PULSAR to profesjonalne rozwiązanie pasywne, zaprojektowane z myślą o optymalizacji instalacji niskoprądowych. Urządzenie umożliwia efektywną transmisję zasilania DC oraz sygnału danych za pomocą jednej skrętki komputerowej (UTP/FTP). Zestaw składa się z dwóch elementów: adaptera z gniazdem RJ45 oraz wtykiem zasilającym 2.1/5.5 mm, a także adaptera z gniazdem RJ45 i gniazdem zasilającym 2.1/5.5 mm. Wykorzystanie standardowych złączy RJ45 gwarantuje pełną kompatybilność z infrastrukturą sieciową, natomiast popularny standard wtyku 2.1/5.5 mm pozwala na bezpośrednie podłączenie większości kamer IP, punktów dostępowych oraz innych urządzeń końcowych bez konieczności modyfikacji okablowania.

• Redukcja kosztów: Wykorzystanie wolnych par skrętki do przesyłu zasilania eliminuje potrzebę układania dodatkowych przewodów elektrycznych.
• Uniwersalność: Obsługa szerokiego zakresu napięć DC, ograniczona jedynie parametrami izolacji przewodu i spadkami napięć.
• Solidna konstrukcja: Wysokiej jakości złącza zapewniają trwały styk i minimalizują rezystancję przejścia.
• Kompaktowe wymiary: Ergonomiczna budowa ułatwia montaż w ciasnych puszkach instalacyjnych i uchwytach kamerowych.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z ogólnymi wytycznymi dla systemów teletransmisyjnych i niskonapięciowych. Adaptery P-PoE1 spełniają wymogi bezpieczeństwa dotyczące izolacji galwanicznej w ramach instalacji klasy SELV (Safety Extra-Low Voltage). Materiały użyte do produkcji są zgodne z dyrektywą RoHS, co oznacza ograniczenie stosowania substancji niebezpiecznych w sprzęcie elektrycznym i elektronicznym, dbając o bezpieczeństwo użytkownika oraz środowisko naturalne.

Zastosowanie

Zestaw P-PoE1 znajduje szerokie zastosowanie w profesjonalnych systemach zabezpieczeń i automatyki budynkowej. Jest idealnym rozwiązaniem w miejscach, gdzie doprowadzenie oddzielnego zasilania 230V do każdego punktu odbiorczego jest technicznie niemożliwe lub ekonomicznie nieuzasadnione. Najczęstsze scenariusze użycia obejmują:

• Zasilanie kamer IP w systemach monitoringu wizyjnego CCTV.
• Obsługa bezprzewodowych punktów dostępowych (Access Points) w sieciach WLAN.
• Zasilanie terminali VoIP oraz czytników kontroli dostępu.
• Integracja urządzeń IoT w inteligentnych budynkach.

Wskazówki Montażowe

Podczas instalacji zestawu P-PoE1 należy zwrócić szczególną uwagę na parametry fizyczne linii transmisyjnej. Zaleca się stosowanie wysokiej jakości skrętki miedzianej (CU), co minimalizuje spadki napięcia na długich odcinkach. Przed podłączeniem należy zweryfikować polaryzację zasilacza DC – standardowo plus znajduje się wewnątrz wtyku 2.1/5.5 mm. Maksymalna odległość transmisji jest ściśle uzależniona od poboru prądu przez urządzenie końcowe oraz przekroju żył kabla UTP. W przypadku montażu zewnętrznego, adaptery muszą być umieszczone w hermetycznych puszkach instalacyjnych o odpowiednim stopniu ochrony IP, aby zapobiec utlenianiu się styków RJ45.

FAQ

• Czy zestaw P-PoE1 jest zgodny ze standardem IEEE 802.3af/at? Nie, jest to zestaw pasywny. Nie posiada układów negocjacji napięcia, dlatego należy upewnić się, że napięcie podawane na wejście jest zgodne z napięciem wymaganym przez urządzenie odbiorcze.
• Jaki jest maksymalny prąd, który można przesłać przez adapter? Prąd jest ograniczony wytrzymałością prądową żył skrętki komputerowej oraz złączy RJ45. Zazwyczaj przyjmuje się bezpieczną wartość do 1A przy wykorzystaniu odpowiednich par przewodów.
• Czy adaptery wpływają na prędkość transmisji danych? Adaptery wykorzystują pary niewykorzystane w standardzie Fast Ethernet (10/100 Mbps). W przypadku sieci Gigabit Ethernet, gdzie wykorzystywane są wszystkie cztery pary, stosowanie pasywnego PoE może ograniczyć prędkość do 100 Mbps.
