Zestaw (3szt) końcówek kablowych miedzianych 120mm2 do wyłącznika Compact NSX250 | LV429252 Schneider Electric

Opis i Kluczowe Cechy

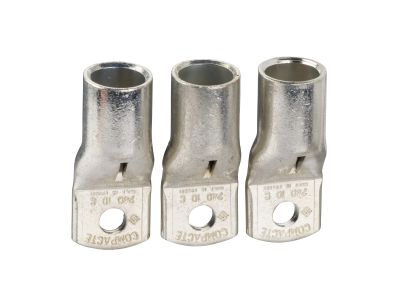

Zestaw trzech końcówek kablowych miedzianych LV429252 firmy Schneider Electricder Electric to dedykowane akcesorium przyłączeniowe do wyłączników z gamy Compact NSX, Compact INS, Compact INV oraz Fupact ISFT. Oczka zaciskane o przekroju 120 mm² i prądzie znamionowym 250 A zapewniają pewne i trwałe połączenie przewodów z aparatem. Zestaw kompletny dla biegunów 3P – gotowy do montażu w obwodach o znacznym obciążeniu.

• Przekrój 120 mm²: umożliwia przyłączenie przewodów o dużym przekroju, niezbędnych w obwodach głównych i rozdzielnicach głównych.
• Prąd znamionowy 250 A: końcówki są przystosowane do pracy w obwodach o prądzie do 250 A, co pokrywa zakres wyłączników Compact NSX250.
• Materiał – miedź: wysoka przewodność elektryczna i odporność na korozję gwarantują niskie straty mocy i długą żywotność połączenia.
• Komplet 3 sztuk: jeden zestaw wystarcza do podłączenia trzech biegunów (3P) wyłącznika, co ułatwia logistykę i zapewnia spójność montażu.
• Dedykowane do wyłączników Schneider Electricder Electric: precyzyjna geometria oczek zagwarantowana przez producenta dla modeli Compact NSX, INS, INV oraz Fupact ISFT.

Zgodność z Normami

Końcówki kablowe LV429252 są oryginalnym akcesorium Schneider Electricder Electric, zaprojektowanym i testowanym zgodnie z wymaganiami europejskimi. Produkt posiada certyfikat CE, co potwierdza jego zgodność z obowiązującymi dyrektywami unijnymi w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej. Stosowanie oryginalnych części gwarantuje zachowanie parametrów znamionowych całego zestawu.

Zastosowanie

Zestaw końcówek kablowych przeznaczony jest do bezpiecznego i trwałego przyłączania przewodów miedzianych do wyłączników kompaktowych w rozdzielnicach głównych i podrozdzielnicach.

• Podłączenie przewodów zasilających do wyłączników Compact NSX250 w obwodach głównych budynków przemysłowych i komercyjnych.
• Montaż w instalacjach z wyłącznikami Compact INS i Compact INV w układach zasilania rezerwowego i inwerterowego.
• Stosowanie z wyłącznikami Fupact ISFT w rozdzielnicach bezpiecznikowych i przełącznikowych.
• Wymiana zużytych lub nieoryginalnych końcówek podczas modernizacji rozdzielni – komplet 3 sztuk na jeden aparat 3P.

Wskazówki Montażowe

Montaż końcówek kablowych może być wykonywany wyłącznie przez osoby posiadające uprawnienia SEP – ze względu na pracę pod napięciem i wymagania bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest odłączony od źródła. Końcówki przeznaczone są do zaciskania na przewodzie miedzianym o przekroju 120 mm² – używaj odpowiedniej prasy i matryc zalecanych przez producenta. Moment dokręcania śrub przyłączeniowych wyłącznika należy stosować zgodnie z dokumentacją techniczną aparatu. Przekrój i typ przewodu musi być dobrany do prądu znamionowego obwodu – w przypadku wątpliwości skonsultuj się z projektantem instalacji.

FAQ

• Czy końcówki pasują do wszystkich wyłączników Compact NSX? Zestaw LV429252 jest przeznaczony do wyłączników Compact NSX250 (prąd 250 A). Dla innych modeli z tej gamy (np. NSX100, NSX160) należy dobrać końcówki o odpowiednim przekroju i prądzie.
• Jaki jest materiał końcówek? Końcówki wykonane są z miedzi – materiał zapewnia bardzo dobrą przewodność elektryczną i odporność na utlenianie. Nie są to końcówki aluminiowe ani bimetaliczne.
• Ile sztuk znajduje się w zestawie? W zestawie są 3 sztuki – komplet do jednego wyłącznika 3-biegunowego. W przypadku wyłącznika 4-biegunowego potrzebne będą dwa zestawy (lub zakup pojedynczych sztuk, jeśli dostępne).
