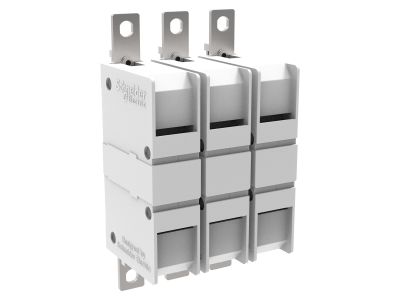

Zestaw 3-biegunowy styków głównych stycznika TeSys G400-500 | LA9G3SA Schneider Electric

Opis i Kluczowe Cechy

Zestaw styków głównych LA9G3SA to zaawansowany moduł przełączający dedykowany do styczników z serii TeSys Giga o prądach znamionowych od 400 A do 500 A. Jako kluczowy element eksploatacyjny, zestaw ten umożliwia pełną regenerację torów prądowych bez konieczności wymiany całego aparatu, co znacząco optymalizuje koszty utrzymania ruchu w zakładach przemysłowych. Konstrukcja 3-biegunowa zapewnia pełną kompatybilność z trójfazowymi obwodami mocy. Kluczowym atutem jest innowacyjna architektura typu "plug and play", która pozwala na błyskawiczną wymianę modułu, minimalizując przestoje technologiczne. Styki zostały zaprojektowane tak, aby wytrzymać trudne warunki pracy, zachowując wysoką przewodność i odporność na wypalanie łukiem elektrycznym.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi standardami Schneider Electric, co gwarantuje pełną integrację z rodziną TeSys Giga. Moduł zachowuje parametry izolacyjne i łączeniowe wymagane dla aparatury niskiego napięcia. Urządzenie jest przystosowane do pracy w szerokim zakresie temperatur otoczenia, od -25°C do +60°C, co potwierdza jego niezawodność w zróżnicowanych warunkach klimatycznych. Dodatkowo, konstrukcja pozwala na bezpieczną eksploatację na wysokościach do 3000 m n.p.m. bez konieczności obniżania wartości znamionowych (deratingu), co jest kluczowe dla instalacji w obiektach wysokogórskich lub specjalistycznych centrach danych.

Zastosowanie

Zestaw LA9G3SA znajduje zastosowanie wszędzie tam, gdzie pracują styczniki TeSys Giga 400-500, czyli w najbardziej wymagających gałęziach przemysłu. Jest idealnym rozwiązaniem dla:

• Systemów sterowania silnikami o dużej mocy w przemyśle ciężkim i wydobywczym.
• Układów załączania baterii kondensatorów oraz systemów kompensacji mocy biernej.
• Infrastruktury krytycznej, takiej jak przepompownie, systemy HVAC w dużych obiektach komercyjnych oraz centra danych.
• Służb utrzymania ruchu (UR) dążących do wydłużenia cyklu życia posiadanej aparatury łączeniowej.

Wskazówki Montażowe

Dzięki systemowi "plug and play", wymiana styków głównych jest intuicyjna i nie wymaga specjalistycznych narzędzi kalibracyjnych. Przed przystąpieniem do prac należy bezwzględnie odłączyć zasilanie od obwodu głównego i sterowniczego. Po demontażu zużytego modułu, nowy zestaw LA9G3SA należy wsunąć w gniazda stycznika, upewniając się, że nastąpiło poprawne zatrzaśnięcie mechaniczne. Zaleca się sprawdzenie stanu zacisków przyłączeniowych oraz dokręcenie śrub z odpowiednim momentem obrotowym, zgodnie z dokumentacją techniczną stycznika TeSys Giga, aby zapobiec przegrzewaniu się styków na skutek zbyt dużej rezystancji przejścia.

FAQ

• Czy wymiana styków wymaga demontażu całego stycznika z szyny lub płyty montażowej? Nie, konstrukcja modułowa pozwala na wymianę styków od frontu urządzenia, co znacznie przyspiesza prace serwisowe.
• Czy zestaw LA9G3SA pasuje do starszych modeli TeSys F? Nie, ten konkretny zestaw jest dedykowany wyłącznie do nowej generacji styczników TeSys Giga (modele 400-500).
• Jak często należy wymieniać styki główne? Częstotliwość wymiany zależy od kategorii użytkowania (np. AC-3) oraz liczby cykli łączeniowych. Styczniki TeSys Giga posiadają wbudowane wskaźniki zużycia, które informują o konieczności przeprowadzenia serwisu.
