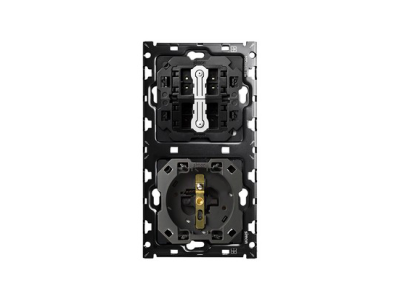

Zestaw 2-krotny: 1 gniazdo + 2 łączniki schodowe Simon 100 | 10010222-039 Kontakt Simon

Alternatywny kod produktu: W100-10010222x-039

Opis i Kluczowe Cechy

Zestaw 2-krotny Simon 100 to kompletny modułowy system elektroinstalacyjny dedykowany do układów sterowania oświetleniem schodowym. Składa się z 1 gniazda oraz 2 łączników schodowych, tworząc funkcjonalną kombinację dla instalacji natynkowej w budynkach mieszkalnych, biurowcach i obiektach użyteczności publicznej.

• Modułowa konstrukcja Simon 100: Zapewnia kompatybilność z innymi elementami systemu, ułatwiając rozbudowę instalacji.
• 1 gniazdo elektryczne: Standardowe gniazdo 16A/250V z uziemieniem, przeznaczone do zasilania urządzeń elektrycznych.
• 2 łączniki schodowe: Pozwalają na sterowanie oświetleniem z dwóch różnych miejsc, np. na początku i końcu klatki schodowej.
• Instalacja natynkowa: Przeznaczony do montażu na powierzchni ściany, bez konieczności kucia bruzd.
• Estetyczny design w kolorze białym: Pasuje do nowoczesnych wnętrz i łatwo łączy się z pozostałymi elementami systemu Simon 100.

Zgodność z Normami

Zestaw spełnia wymagania norm europejskich dotyczących instalacji elektrycznych, w tym normy PN-EN 60669-1 dla łączników i PN-EN 60884-1 dla gniazd. Posiada oznaczenie CE, potwierdzające zgodność z dyrektywami Unii Europejskiej.

Zastosowanie

Zestaw 2-krotny Simon 100 przeznaczony jest do montażu w instalacjach natynkowych, gdzie wymagane jest sterowanie oświetleniem z dwóch punktów.

• Sterowanie oświetleniem schodowym w budynkach mieszkalnych (klatki schodowe, korytarze).
• Instalacje w biurach, szkołach i innych obiektach użyteczności publicznej.
• Układy sterowania oświetleniem w garażach i magazynach.
• Montaż w pomieszczeniach o standardowych wymaganiach przeciwpożarowych (klasa palności materiałów izolacyjnych V-0).

Wskazówki Montażowe

Montaż powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Zestaw montować na przygotowanej podstawie natynkowej, łącząc przewody zgodnie z oznaczeniami na elementach. Gniazdo i łączniki należy mocować przy użyciu dostarczonych śrub, zachowując odpowiedni moment dokręcania. Po montażu sprawdzić poprawność połączeń i działanie układu przy użyciu odpowiedniego miernika. Zaleca się stosowanie przewodów o odpowiednim przekroju (np. 1,5 mm² dla obwodów oświetleniowych).

FAQ

• Czy zestaw wymaga dodatkowych elementów do prawidłowego działania? Zestaw stanowi kompletne rozwiązanie – nie są potrzebne dodatkowe łączniki, jeśli układ ma być sterowany z dwóch punktów. Do sterowania z większej liczby punktów potrzebne będą dodatkowe łączniki schodowe Simon 100.
• Jaki jest maksymalny prąd obciążenia gniazda? Gniazdo w zestawie jest przystosowane do obciążenia maksymalnego 16A przy napięciu 250V, co odpowiada standardowym wymaganiom dla instalacji oświetleniowych.
• Czy zestaw nadaje się do instalacji w pomieszczeniach mokrych? Zestaw przeznaczony jest do instalacji w suchych pomieszczeniach. Do zastosowań w miejscach wilgotnych lub zewnętrznych należy stosować odpowiednie osłony lub instalacje o wyższym stopniu ochrony IP.
