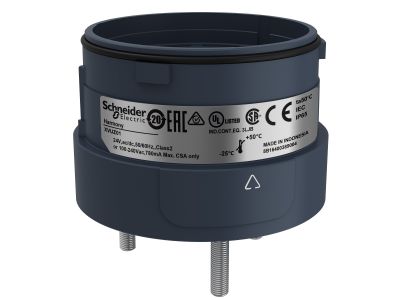

Zespół mocujący 3-piny montaż bezpośredni czarny | XVUZ01 Schneider Electric

Opis i Kluczowe Cechy

Zespół mocujący Schneider Electric Harmony XVU o numerze katalogowym XVUZ01 to fundament profesjonalnego systemu sygnalizacji optyczno-akustycznej. Jako jednostka podstawowa, produkt ten został zaprojektowany z myślą o budowie zaawansowanych, modularnych wież świetlnych o średnicy montażowej wynoszącej 60 mm. Urządzenie charakteryzuje się czarnym wykończeniem estetycznym, które doskonale komponuje się z nowoczesnym parkiem maszynowym. Kluczowym atutem jest obsługa szerokiego zakresu napięcia zasilania od 110 V do 240 V AC/DC, co zapewnia wyjątkową elastyczność w projektowaniu układów sterowania bez konieczności stosowania dodatkowych transformatorów obniżających napięcie.

• 3-stykowe złącze: Zapewnia pewne i stabilne połączenie elektryczne z kolejnymi modułami wieży sygnalizacyjnej.
• Zaciski wtykowe (Push-in): Umożliwiają błyskawiczną instalację przewodów bez użycia specjalistycznych narzędzi, co znacząco skraca czas montażu i minimalizuje ryzyko błędów połączeniowych.
• Wysoka odporność środowiskowa: Stopień ochrony IP65 gwarantuje pełną pyłoszczelność oraz ochronę przed strugami wody, co w połączeniu z odpornością na wibracje i uderzenia czyni produkt niezawodnym w ciężkich warunkach przemysłowych.
• Szeroki zakres temperatur: Możliwość pracy w temperaturach od -25°C do +50°C pozwala na eksploatację zarówno w chłodniach, jak i w pobliżu procesów generujących ciepło.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi standardami bezpieczeństwa i jakości, które są znakiem rozpoznawczym marki Schneider Electric. Posiada certyfikację CE oraz spełnia wymagania dyrektyw dotyczących kompatybilności elektromagnetycznej i bezpieczeństwa niskonapięciowego. Dzięki wysokiemu stopniu ochrony IP65, jednostka spełnia normy dotyczące szczelności obudów urządzeń elektrycznych pracujących w zapylonym i wilgotnym środowisku przemysłowym.

Zastosowanie

Zespół mocujący XVUZ01 znajduje szerokie zastosowanie w automatyce przemysłowej i systemach utrzymania ruchu. Jest idealnym rozwiązaniem dla:

• Linii produkcyjnych: Jako baza dla wież sygnalizacyjnych informujących o statusie pracy maszyn (praca, awaria, brak materiału).
• Stanowisk zrobotyzowanych: Gdzie wymagana jest wysoka odporność na wibracje generowane przez pracujące ramiona robotów.
• Przemysłu spożywczego i chemicznego: Dzięki szczelności IP65, która pozwala na pracę w miejscach wymagających częstego czyszczenia.
• Magazynów i logistyki: Do sygnalizacji stanów bram przeładunkowych lub systemów przenośnikowych.

Wskazówki Montażowe

Montaż jednostki XVUZ01 jest intuicyjny i nie wymaga zaawansowanych narzędzi. Należy pamiętać o następujących krokach:

• Przygotowanie otworu: Należy przygotować otwór montażowy o średnicy 60 mm na płaskiej powierzchni maszyny lub obudowy sterowniczej.
• Podłączenie elektryczne: Wykorzystaj zaciski wtykowe, aby wprowadzić przewody zasilające. Zaleca się stosowanie tulejek zaciskowych dla zapewnienia najlepszego styku i trwałości połączenia.
• Mocowanie bezpośrednie: Jednostkę należy przykręcić bezpośrednio do powierzchni, dbając o odpowiednie ułożenie uszczelki, aby zachować deklarowany stopień ochrony IP65.
• Konfiguracja modułów: Po zamontowaniu bazy, kolejne moduły świetlne lub dźwiękowe serii Harmony XVU montuje się poprzez proste nałożenie i przekręcenie (system bagnetowy), co zapewnia automatyczne połączenie styków 3-pinowych.

FAQ

• Czy jednostka XVUZ01 zawiera w zestawie moduły świetlne? Nie, jest to jednostka podstawowa (mocująca). Moduły świetlne i dźwiękowe należy dokupić osobno, dopasowując je do specyficznych potrzeb sygnalizacji.
• Jakie napięcie jest wymagane do zasilania tej bazy? Urządzenie jest uniwersalne i wspiera napięcie w zakresie 110-240 V AC/DC.
• Czy mogę zamontować tę jednostkę na zewnątrz? Tak, dzięki klasie szczelności IP65 oraz szerokiemu zakresowi temperatur pracy (-25°C do 50°C), produkt nadaje się do zastosowań zewnętrznych pod warunkiem zachowania szczelności montażu do podłoża.
